DTC    C0226/21    ABSソレノイドFR系統異常

DTC    C0236/22    ABSソレノイドFL系統異常

DTC    C0246/23    ABSソレノイドRR系統異常

DTC    C0256/24    ABSソレノイドRL系統異常


機能説明


  1. 各ソレノイドは、ブレーキアクチュエータASSY(スキッドコントロールコンピュータ)からの信号で各ホイールシリンダに作用する圧力を調整し、車両の制御を行う。異常ダイアグノーシスコード出力中はフェイルセーフ機能によりソレノイドリレーが強制的にOFFされているため、ソレノイドはONしない。


DTC　No.
DTC検出条件
DTC出力関連項目
C0226/21
C0236/22
C0246/23
C0256/24
ソレノイドの断線またはショート状態が0.05秒以上継続
ブレーキアクチュエータ内ソレノイド回路断線、ショート

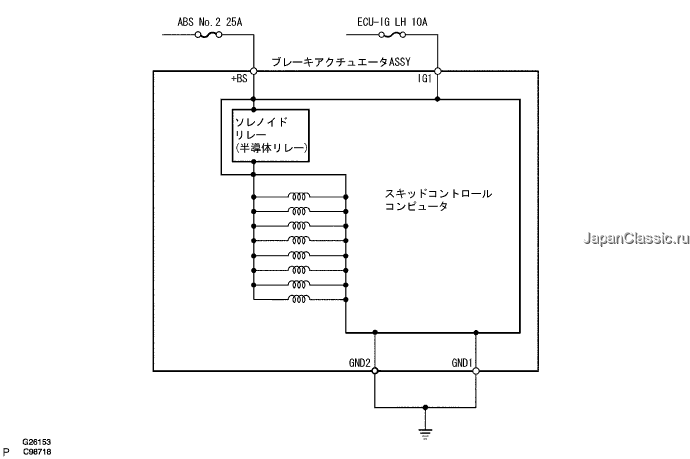

回路図



C100592J04



点検手順

手順1ブレーキ アクチュエータASSY交換




完了
