リヤドライブシャフト  取り外し

準備品一覧



1. リヤタイヤ取りはずし


2. リヤスタビライザ リンクASSY LH切り離し

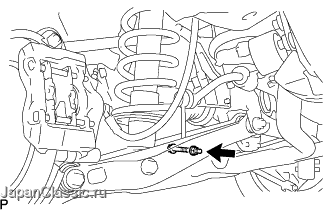

    C104507

  1. ボルトおよびナットをはずし、スタビライザリンクASSYおよびロードセンシングバルブセンサーブラケットをリヤサスペンションアームNo.2から切り離す。



3. リヤスタビライザ リンクASSY RH切り離し

□ 参 考 □
LH側と同様に切り離す。



4. ディファレンシャル サポート プロテクタ NO,2取りはずし

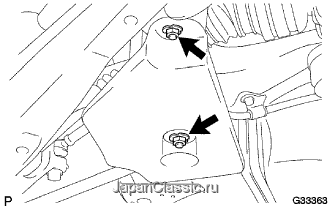

    G033363

  1. ナット2個をはずし、ディファレンシャルサポートプロテクタNo.2をリヤサスペンションメンバブレースから取りはずす。



5. ディファレンシャル サポート プロテクタ NO.1取りはずし

□ 参 考 □
ディファレンシャルサポートプロテクタNo.2と同様に取りはずす。



6. リヤサスペンション メンバ ブレース LH取りはずし

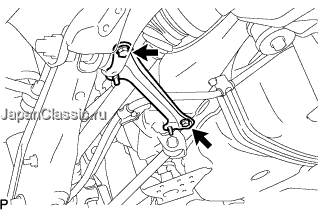

    C102814

  1. ボルト2本をはずし、リヤサスペンションメンバブレースを車両から取りはずす。



7. リヤサスペンション メンバ ブレース RH取りはずし

□ 参 考 □
LH側と同様に取りはずす。



8. パーキングブレーキ ケーブルASSY NO.3切り離し

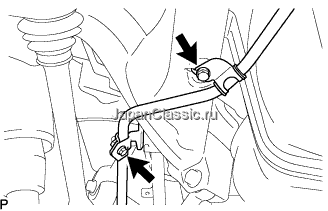

    C102815

  1. ボルト2本をはずし、パーキングブレーキケーブルASSY　No.3を車両から切り離す。



9. パーキングブレーキ ケーブルASSY NO.2切り離し

□ 参 考 □
パーキングブレーキケーブルASSY　No.3と同様に切り離す。



10. リヤアクスル シャフト ナット LH取りはずし

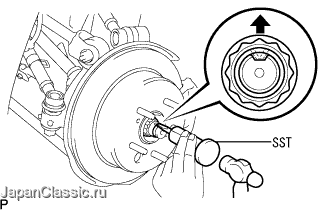

    C102816J01

  1. リヤドライブシャフトASSY LHの溝部に合わせてSSTをセットし、ハンマーを使用して、リヤアクスルシャフトナットのかしめを解く。

    SST
    09930-00010

    ■ 注 意 ■
    1. SSTの平らな面を上にして溝部にセットする。
    2. SSTの先端をグラインダー等で削らない。
    3. リヤアクスルシャフトナットを取りはずす際、かしめを完全に解く。
    4. ドライブシャフトASSYのねじ山を傷つけない。

  2. ソケットレンチ(32mm)を使用して、リヤアクスルシャフトナットを取りはずす。



11. リヤアクスル シャフト ナット RH取りはずし

□ 参 考 □
LH側と同様に取りはずす。



12. スピードセンサ RR LH切り離し

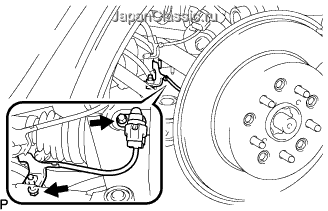

    C101201J02

  1. ボルト2本をはずし、スピードセンサをリヤアクスルキャリアから切り離す。

    ■ 注 意 ■
    1. スピードセンサの先端部分を傷つけない。
    2. スピードセンサの先端および取り付け部に異物を付着させない。
    3. スピードセンサワイヤをねじらない。



13. スピードセンサ RR RH切り離し

□ 参 考 □
LH側と同様に切り離す。



14. リヤディスクブレーキキャリパASSY LH切り離し

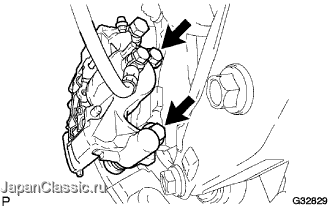

    G032829

  1. ボルト2本をはずし、リヤディスクブレーキキャリパASSYをリヤアクスルキャリヤから切り離す。

    ■ 注 意 ■
    1. ブレーキキャリパは針金などで吊しておく。
    2. ブレーキホースを傷つけない。

  2. キャリパープレートNo.1(2枚)をリヤディスクブレーキキャリパASSY、またはアクスルキャリアから取りはずす。



15. リヤディスクブレーキキャリパASSY RH切り離し

□ 参 考 □
LH側と同様に切り離す。



16. リヤディスク取りはずし

□ 参 考 □
リヤディスクとリヤアクスルハブに合わせマークを付けておく。



17. アッパコントロールアームASSY RR NO.2切り離し

  1. アッパコントロールアームASSY No.2からナットを取りはずす。

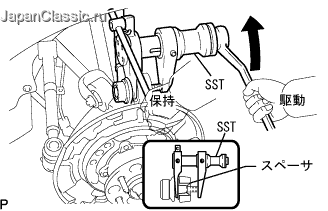

    2. C104831J01

  2. SSTを使用して、アッパコントロールアームASSY RR No.2をリヤアクスルキャリヤから切り離す。

    SST
    09628-00011

    ■ 注 意 ■
    1. リヤアクスルキャリヤはアルミ製のため、打痕等の傷をつけない。
    2. ボールジョイントダストカバーを傷つけない。
    3. SSTのひもを確実に車両に結び付ける。
    4. SSTはアクスルキャリヤのスペーサーに確実にかける。
    5. スペーサーがリヤアクスルキャリヤからはずれた場合、新品のリヤアクスルキャリヤに交換する。



18. アッパコントロールアームASSY RR NO.1切り離し

  1. ジャッキを使用して、アッパコントロールアームASSY RR No.1のボルトが抜ける位置までリヤアクスルASSYを持ち上げる。

    ■ 注 意 ■
    リヤアクスルキャリヤが傷つかないように、木片を介してジャッキをあてる。

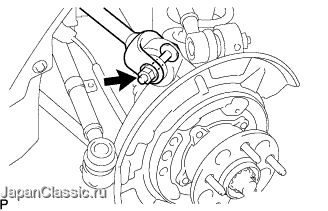

    2. C104512

  2. ボルト、ワッシャおよびナットをはずし、アッパコントロールアームASSY No.1をリヤアクスルキャリヤから切り離す。



19. リヤサスペンション アームASSY NO.1 LH切り離し

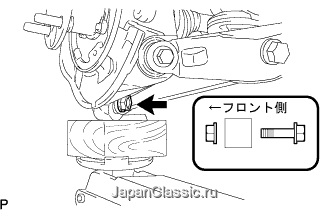

    C104514J01

  1. ボルトおよびナットをはずし、リヤサスペンションアームASSY No.1をリヤアクスルキャリヤから切り離す。

    ■ 注 意 ■
    ナットを固定し、ボルトを回す。



20. リヤサスペンション アームASSY NO.1 RH切り離し

□ 参 考 □
LH側と同様に切り離す。



21. リヤサスペンション アームASSY NO.2 LH切り離し

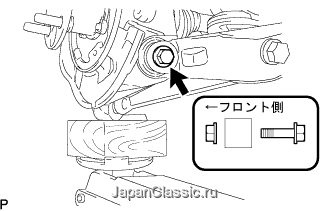

    C104515J01

  1. ボルトおよびナットをはずし、リヤサスペンションアームASSY No.2をリヤアクスルキャリヤから切り離す。

    ■ 注 意 ■
    ナットを固定し、ボルトを回す。



22. リヤサスペンション アームASSY NO.2 RH切り離し

□ 参 考 □
LH側と同様に切り離す。



23. リヤドライブ シャフトASSY LH切り離し

  1. プラスチックハンマーを使用して、リヤドライブシャフトASSY LHの先端を軽くたたき、リヤドライブシャフトASSY LHとアクスルASSYのかん合をはずす。

    □ 参 考 □
    スプラインのかん合が固い場合は、ブラスバーおよびハンマーを使用して、リヤドライブシャフトASSY LHの先端を軽くたたく。

  2. アクスルASSYを車両外側に押して、アクスルASSYからリヤドライブシャフトASSY LHを抜く。

    ■ 注 意 ■
    1. 必要以上にアクスルASSYを車両外側へ押し出さない。
    2. ブーツを傷つけない。
    3. スピードセンサロータを傷つけない。
    4. ドライブシャフトASSYはひも等で吊しておく。



24. リヤドライブ シャフトASSY RH切り離し

□ 参 考 □
LH側と同様に切り離す。



25. リヤドライブ シャフトASSY LH取りはずし

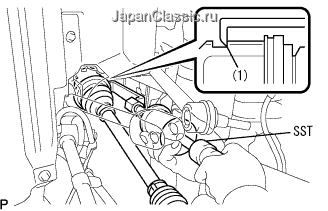

    C102817J01

  1. SSTを使用して、リヤドライブシャフトASSY LHを取りはずす。

    SST
    09520-01010
    09520-24010   (09520-32040)

    ■ 注 意 ■
    1. オイルシールを傷つけない。
    2. ブーツを傷つけない。
    3. ドライブシャフトASSYを落下させない。

    □ 参 考 □
    リヤドライブシャフトASSYの図(1)の位置にSSTのツメをかけて取りはずす。



26. リヤドライブ シャフトASSY RH取りはずし

□ 参 考 □
LH側と同様に取りはずす。



27. リヤドライブシャフトASSY点検

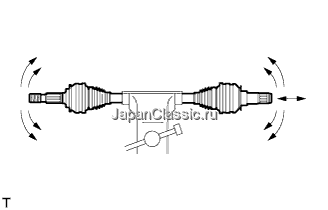

    C106170

  1. ジョイント部を上下、左右、軸方向に動かした際、スムースに作動し、著しいガタが無いことを点検する。

  2. 各ジョイントブーツの亀裂、損傷およびグリース漏れがないことを点検する。

    ■ 注 意 ■
    ドライブシャフトASSYは水平にした状態で持ち運ぶ。
