SRSエアバッグシステム  機能点検



1. エアバッグウォーニングランプ点検


    C093955

  1. IG　ONにしたとき、ウォーニングランプが点灯するか確認する。

  2. IG　ONにしてから約6秒経過後、ウォーニングランプが消灯することを確認する。

    □ 参 考 □
    1. IG　ONにし、約6秒経過後もウォーニングランプが点灯し続ける場合は、エアバッグ·プリテンショナーシステムに不具合が発生している。
    2. IG　ONにしてから約6秒経過後もときどき点灯する場合、エアバッグウォーニングランプ系統の+B短絡、アース短絡または断線が考えられる。
    3. IG　OFFまたはACC　ON(IGスイッチACC)でも点灯する場合は、電源系またはコンビネーションメータASSYの故障が考えられる。



2. ホーン ボタンASSY点検

  1. 衝突に巻き込まれていない車両



      C104681

    1. 以下の項目に該当する場合は、ホーンボタンASSYを新品に交換する。

      基準
      ホーンボタンASSYのパッド表面部分にひび割れ、へこみ、欠けがある

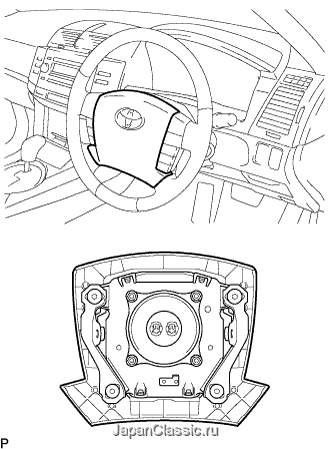

    2. C104613

  2. 衝突しているが、エアバッグが作動していない車両

    ■ 警 告 ■
    ホーンボタンASSYの取替作業は、正しい手順で行う。


    1. ホーンボタンASSYを取りはずし、以下の項目に該当する場合は、ホーンボタンASSYを新品に交換する。

      基準
      ホーンボタンASSYのパッド表面部分にひび割れ、へこみ、欠けがある
      コネクタおよびワイヤハーネスにすり傷、ひび割れ、破損がある
      ホーンボタンASSYを落下させた



      2. C104612

    2. 以下の項目に該当する場合は、ホーンボタンASSYとステアリングホイールASSYをセットで新品と交換する。

      基準
      ホーンボタンASSYとステアリングホイールASSYが干渉して取り付けが困難
      ホーンボタンASSYとステアリングホイールASSY取りつけ時のすき間が一定でない
      ステアリングホイールASSYのブラケット部が変形している

      ■ 注 意 ■
      ステアリングホイールASSYのブラケット部が変形している場合、修理は行わず新品に交換する。



3. インストルメントパネル パッセンジャー エアバッグASSY点検


    C104669

  1. 衝突に巻き込まれていない車両

    1. 以下の項目に該当する場合は、インストルメントパネルパッセンジャーエアバッグASSYを新品に交換する。

      基準
      インストルメントパネルパッセンジャーエアバッグASSYの表面部分にひび割れ、へこみ、欠けがある



    2. C104668

  2. 衝突しているが、エアバッグが作動していない車両

    ■ 警 告 ■
    インストルメントパネルパッセンジャーエアバッグASSYの取替作業は、正しい手順で行う。


    1. インストルメントパネルパッセンジャーエアバッグASSYを取りはずし、以下の項目に該当する場合は、インストルメントパネルパッセンジャーエアバッグASSYを新品と交換する。

      基準
      インストルメントパネルパッセンジャーエアバッグASSY表面部分にひび割れ、へこみ、欠けがある
      コネクタおよびワイヤハーネスにすり傷、ひび割れ、破損がある
      インストルメントパネルパッセンジャーエアバッグASSYを落下させた
      インストルメントパネルパッセンジャーエアバッグASSYブラケット部およびインストルメントパネルリインホースメントブラケット部が変形している

      ■ 注 意 ■
      インストルメントパネルパッセンジャーエアバッグASSYブラケット部およびインストルメントパネルリインホースメントブラケット部が変形している場合、修理は行わず新品に交換する。



4. フロントシートエアバックASSY点検


    C104663

  1. 衝突に巻き込まれていない車両

    1. 以下の項目に該当する場合は、フロントシートエアバッグASSYを新品に交換する。

      基準
      フロントシートエアバッグASSYの表面および溝部分にひび割れ、へこみ、欠けがある



    2. C104678

  2. 衝突しているが、エアバッグが作動していない車両

    ■ 警 告 ■
    フロントシートエアバッグASSYの取替作業は、正しい手順で行う。


    1. フロントシートエアバッグASSYを取りはずし、以下の項目に該当する場合は、フロントシートエアバッグASSYを新品と交換する。

      基準
      フロントシートエアバッグASSYの表面にひび割れ、へこみ、欠けがある
      コネクタおよびワイヤハーネスにすり傷、ひび割れ、破損がある
      フロントシートエアバッグASSYを落下させた
      フロントシートエアバッグASSYブラケット部が変形している



5. インストルメントパネル ロワーエアバツク NO.1点検


    C104609

  1. 衝突に巻き込まれていない車両

    1. 以下の項目に該当する場合は、インストルメントパネルロワーエアバッグNo.1を新品に交換する。

      基準
      インストルメントパネルロワーエアバッグNo.1表面部分にひび割れ、へこみ、欠けがある



    2. C104610

  2. 衝突しているが、エアバッグが作動していない車両

    ■ 警 告 ■
    インストルメントパネルロワーエアバッグNo.1の取替作業は、正しい手順で行う。


    1. インストルメントパネルロワーエアバッグNo.1を取りはずし、以下の項目に該当する場合はインストルメントパネルロワーエアバッグNo.1を新品と交換する。

      基準
      インストルメントパネルロワーエアバッグNo.1表面部分にひび割れ、へこみ、欠けがある
      コネクタおよびワイヤハーネスにすり傷、ひび割れ、破損がある
      インストルメントパネルロワーエアバッグNo.1を落下させた
      インストルメントパネルロワーエアバッグNo.1ブラケット部およびインストルメントパネルリインホースメントブラケット部、インストルメントパネルプレートが変形している

      ■ 注 意 ■
      インストルメントパネルロワーエアバッグNo.1ブラケット部、インストルメントパネルリインホースメントブラケット部およびインストルメントパネルプレートが変形している場合、修理は行わず新品に交換する。

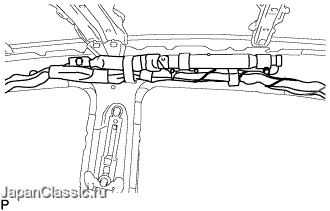

6. カーテンシールドエアバッグASSY点検


    C104679

  1. 衝突に巻き込まれていない車両

    1. 以下の項目に該当する場合は、カーテンシールドエアバッグを新品に交換する。

      基準
      カーテンシールドエアバッグ表面にひび割れ、へこみ、欠け、その他の変形がある

  2. 衝突しているが、エアバッグが作動していない車両

    ■ 警 告 ■
    カーテンシールドエアバッグの取替作業は正しい手順で行う。


    1. カーテンシールドエアバッグを取りはずし、以下の項目に該当する場合は、カーテンシールドエアバッグを新品と交換する。

      基準
      カーテンシールドエアバッグ表面にひび割れ、へこみ、欠け、その他の変形がある
      コネクターおよびワイヤハーネスにすり傷、ひび割れ、破損がある



7. エアバッグ センサASSY CTR点検

  1. 衝突に巻き込まれていない車両または衝突しているが、エアバッグが作動していない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突してエアバッグが、作動した車両

    1. エアバッグセンサASSY CTRを新品に交換する。



8. フロントエアバッグセンサ点検

  1. 衝突に巻き込まれていない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突車両

    1. ダイアグノーシスコードを点検する。

    2. 車のフロントフェンダーまたはその周辺が損傷を受け、エアバッグが未作動でも以下の項目に該当する場合は、フロントエアバッグセンサーを新品に交換する。

      基準
      ブラケット部の変形または塗装のはがれ
      フロントエアバッグセンサおよびコネクタ部のすり傷、ひび割れ、破損
      連番の損傷またはラベルのはがれ



9. サイドエアバックセンサASSY点検

  1. 衝突に巻き込まれていない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突に巻き込まれた車両

    1. ダイアグノーシスコードを点検する。

    2. 車のサイドピラーまたはその周辺が損傷を受け、エアバッグが未作動でも以下の項目に該当する場合は、サイドエアバッグセンサASSYを新品に交換する。

      基準
      ブラケット部の変形または塗装のはがれ
      サイドエアバッグセンサおよびコネクタ部のすり傷、ひび割れ、破損
      連番の損傷またはラベルのはがれ



10. エアバックセンサリヤ点検

  1. 衝突に巻き込まれていない車両または衝突しているが、エアバッグが作動していない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突に巻き込まれた車両

    1. ダイアグノーシスコードを点検する。

    2. 車のCピラーまたはその周辺が損傷を受け、エアバッグが未作動でも以下の項目に該当する場合は、エアバッグセンサリヤを新品に交換する。

      基準
      ブラケット部の変形または塗装のはがれ
      エアバッグセンサリヤまたはコネクタ部のすり傷、ひび割れ、破損
      連番の損傷またはラベルのはがれ



11. シート ポジション エアバッグ センサ点検

  1. 衝突に巻き込まれていない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突に巻き込まれた車両

    1. ダイアグノーシスコードを点検する。

    2. シートまたはその周辺が損傷を受け、エアバッグが未作動でも以下の項目に該当する場合は、シートポジションエアバッグセンサを新品に交換する。

      基準
      ブラケット部およびセンサー本体の変形または塗装のはがれ



12. ワイヤハーネスおよびコネクター点検

  1. 衝突に巻き込まれていない車両

    1. ダイアグノーシスコードを点検する。

  2. 衝突に巻き込まれた車両

    1. ダイアグノーシスコードを点検する。

    2. エアバッグ用ワイヤハーネスと露出した接触点のすべてのワイヤハーネス上で、破損がないか点検する。

    3. エアバッグ用ワイヤハーネスのコネクタにすり傷、ひび割れ、破損がないか点検する。
