DTC B2412 左スイブルモータ異常	印刷
DTC B2413 右スイブルモータ異常

準備品一覧

回路説明

スイブルモータは、ヘッドランプスイベルコンピュータASSY(AFS　ECU)からの信号を入力し、作動している。また、モータの左右位置や状態をヘッドランプスイベルコンピュータASSY(AFS　ECU)に出力している。

DTC　No.	診断内容	点検部位
B2412	ヘッドランプスイベルモータLH動作異常ヘッドランプスイベルモータLH(センサ)異常	ヘッドランプスイベルモータLH ヘッドランプスイベルコンピュータASSY(AFS　ECU) ワイヤーハーネス、コネクター
B2413	ヘッドランプスイベルモータRH動作異常ヘッドランプスイベルモータRH(センサ)異常	ヘッドランプスイベルモータRH ヘッドランプスイベルコンピュータASSY(AFS　ECU) ワイヤーハーネス、コネクター

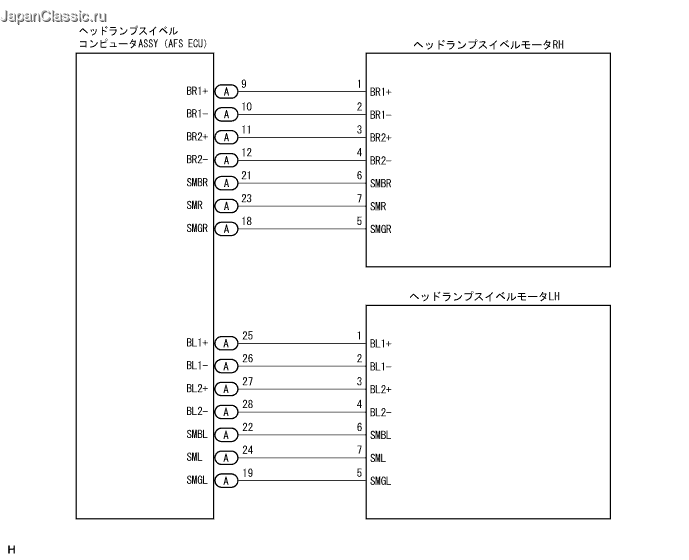

回路図

点検手順

□ 参考 □

ヘッドランプスイベルモータを交換する前に目視点検を行う。
ヘッドランプスイベルコンピュータASSY(AFS　ECU)などの脱着·交換を行った場合は、初期化を行う。(要領は参照)
現在で‘正常’、過去で‘異常’表示の場合は、ヘッドランプASSY内ワイヤハーネス·コネクターのかん合不良·該当箇所の一時的な不具合などが考えられるため、目視点検または‘現在’のフローチャートを参照する。

手順1	TaSCAN-データ読み取り

SST: 09991-70200

SSTを使用して、画面表示に従って“ECUデータモニター”画面を表示させ、出力コードに応じてコンピュータデータを点検する。

基準: ECUデータモニターの参考値が正常であること

‘B2412’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータL　センサ
(MLS)
左スイブルモータセンサの状態
-
正常-異常
過去スイブルモータL　センサ
(MLSP)
左スイブルモータセンサの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータL　センサ (MLS)	左スイブルモータセンサの状態	-	正常-異常
過去スイブルモータL　センサ (MLSP)	左スイブルモータセンサの状態	-	正常-異常

‘B2413’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータR　センサ
(MRS)
右スイブルモータセンサの状態
-
正常-異常
過去スイブルモータR　センサ
(MRSP)
右スイブルモータセンサの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータR　センサ (MRS)	右スイブルモータセンサの状態	-	正常-異常
過去スイブルモータR　センサ (MRSP)	右スイブルモータセンサの状態	-	正常-異常

手順 6 へ

OK

手順2	TaSCAN-データ読み取り

SST: 09991-70200

SSTを使用して、画面表示に従って“ECUデータモニター”画面を表示させ、出力コードに応じてコンピュータデータを点検する。

基準: ECUデータモニターの参考値が正常であること

‘B2412’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータL　ロック
(MLR)
左スイブルモータロックの状態
-
正常-異常
過去スイブルモータL　ロック
(MLRP)
左スイブルモータロックの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータL　ロック (MLR)	左スイブルモータロックの状態	-	正常-異常
過去スイブルモータL　ロック (MLRP)	左スイブルモータロックの状態	-	正常-異常

‘B2413’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータR　ロック
(MRR)
右スイブルモータロックの状態
-
正常-異常
過去スイブルモータR　ロック
(MRRP)
右スイブルモータロックの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータR　ロック (MRR)	右スイブルモータロックの状態	-	正常-異常
過去スイブルモータR　ロック (MRRP)	右スイブルモータロックの状態	-	正常-異常

ヘッドランプスイベルモータ交換

OK

手順3	TaSCAN-データ読み取り

SST: 09991-70200

SSTを使用して、画面表示に従って“ECUデータモニター”画面を表示させ、出力コードに応じてコンピュータデータを点検する。

基準: ECUデータモニターの参考値が正常であること

‘B2412’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータL
(MLM)
左スイブルモータの状態
-
正常-異常
過去スイブルモータL
(MLMP)
左スイブルモータの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータL (MLM)	左スイブルモータの状態	-	正常-異常
過去スイブルモータL (MLMP)	左スイブルモータの状態	-	正常-異常

‘B2413’出力時

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)
項目名解説
点検条件
参考値
現在スイブルモータR
(MRM)
右スイブルモータの状態
-
正常-異常
過去スイブルモータR
(MRMP)
右スイブルモータの状態
-
正常-異常

[システム選択画面:ボデー→AFS→ECUデータモニター]
項目名(記号)	項目名解説	点検条件	参考値
現在スイブルモータR (MRM)	右スイブルモータの状態	-	正常-異常
過去スイブルモータR (MRMP)	右スイブルモータの状態	-	正常-異常

ヘッドランプスイベルコンピュータ ASSY点検および交換（AFS　ECU）

NG

手順4	ワイヤハーネスまたはコネクター点検（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

□ 参考 □

点検要領および注意事項は

参照。

SST: 09082-00030
09083-00150

ヘッドランプスイベルコンピュータASSY(AFS　ECU)およびヘッドランプスイベルモータ(RH、LH)のコネクターを切り離す。

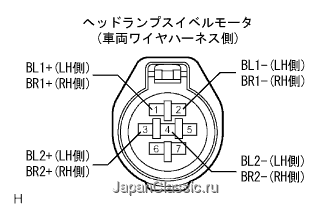

SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクターの各端子間を点検する。(端子配列は参照)
測定端子(LH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A25(BL1+)
1(BL1+)
A26(BL1-)
2(BL1-)
A27(BL2+)
3(BL2+)
A28(BL2-)
4(BL2-)
測定端子(RH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A9(BR1+)
1(BR1+)
A10(BR1-)
2(BR1-)
A11(BR2+)
3(BR2+)
A12(BR2-)
4(BR2-)

測定端子(LH側)
ヘッドランプスイベルコンピュータASSY (AFS　ECU)側端子番号(端子記号)	ヘッドランプスイベルモータ側端子番号(端子記号)
A25(BL1+)	1(BL1+)
A26(BL1-)	2(BL1-)
A27(BL2+)	3(BL2+)
A28(BL2-)	4(BL2-)

測定端子(RH側)
ヘッドランプスイベルコンピュータASSY (AFS　ECU)側端子番号(端子記号)	ヘッドランプスイベルモータ側端子番号(端子記号)
A9(BR1+)	1(BR1+)
A10(BR1-)	2(BR1-)
A11(BR2+)	3(BR2+)
A12(BR2-)	4(BR2-)

基準: 各端子間に導通があり、GNDショートしていないこと

ワイヤハーネスまたはコネクター修理または交換（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

OK

手順5	ヘッドランプスイベルモータ点検（モータ）

SST: 09082-00030
09083-00150

抵抗値点検

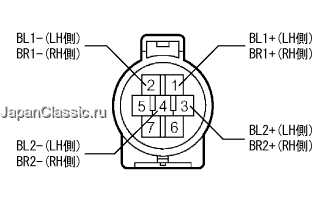

1. SST(トヨタエレクトリカルテスター)を使用して、ヘッドランプスイベルモータコネクターの各端子間の抵抗値を点検する。
  基準値
  モータ
  端子番号(端子記号)
  基準値
  LH
  1(BL1+)←→2(BL1-)
  3(BL2+)←→4(BL2-)
  4.8-12.2Ω
  RH
  1(BR1+)←→2(BR1-)
  3(BR2+)←→4(BR2-)
  4.8-12.2Ω

モータ	端子番号(端子記号)	基準値
LH	1(BL1+)←→2(BL1-) 3(BL2+)←→4(BL2-)	4.8-12.2Ω
RH	1(BR1+)←→2(BR1-) 3(BR2+)←→4(BR2-)	4.8-12.2Ω

ヘッドランプスイベルモータ交換

ヘッドランプスイベルコンピュータ ASSY点検および交換（AFS　ECU）

手順6	ヘッドランプスイベルモータ点検（センサ）

SST: 09082-00030
09083-00150

ヘッドランプスイベルモータ(RH、LH)のコネクターを切り離す。

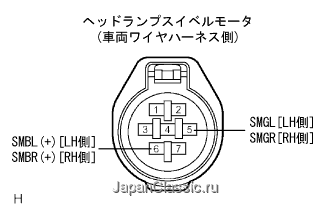

SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクターの各端子←→ボデーアース間を点検する。

基準

LH側
端子番号
(端子記号)
項目
測定条件
基準
6(SMBL)
電圧
IG　ON
約5V
5(SMGL)
導通
常時
導通あり
RH側
端子番号
(端子記号)
項目
測定条件
基準
6(SMBR)
電圧
IG　ON
約5V
5(SMGR)
導通
常時
導通あり

LH側
端子番号 (端子記号)	項目	測定条件	基準
6(SMBL)	電圧	IG　ON	約5V
5(SMGL)	導通	常時	導通あり

RH側
端子番号 (端子記号)	項目	測定条件	基準
6(SMBR)	電圧	IG　ON	約5V
5(SMGR)	導通	常時	導通あり

手順 9 へ

OK

手順7	ヘッドランプスイベルモータ点検（センサ）

SST: 09082-00030
09083-00150

ヘッドランプスイベルモータ(RH、LH)のコネクターを接続する。

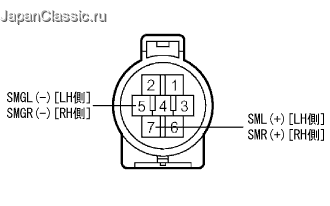

SST(トヨタエレクトリカルテスター)を使用して、コネクターの裏側から各端子間を点検する。

基準値

LH側
端子番号
(端子記号)
項目
測定条件
基準値
7(SML)←→5(SMGL)
電圧
IG　ON
0.7-4.1V

RH側
端子番号
(端子記号)
項目
測定条件
基準値
7(SMR)←→5(SMGR)
電圧
IG　ON
0.7-4.1V

LH側
端子番号 (端子記号)	項目	測定条件	基準値
7(SML)←→5(SMGL)	電圧	IG　ON	0.7-4.1V

ヘッドランプスイベルモータ交換

OK

手順8	ワイヤハーネスまたはコネクター点検（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

□ 参考 □

点検要領および注意事項は

参照。

SST: 09082-00030
09083-00150

ヘッドランプスイベルコンピュータASSY(AFS　ECU)およびヘッドランプスイベルモータ(RH、LH)のコネクターを切り離す。

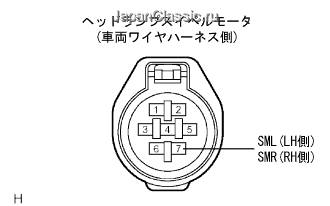

SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクターの各端子間を点検する。(端子配列は参照)
測定端子(LH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A24(SML)
7(SML)
測定端子(RH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A23(SMR)
7(SMR)
基準
各端子間に導通があり、GNDショートしていないこと

ワイヤハーネスまたはコネクター修理または交換（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

ヘッドランプスイベルコンピュータ ASSY点検および交換（AFS　ECU）

手順9	ワイヤハーネスまたはコネクター点検（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

□ 参考 □

点検要領および注意事項は

参照。

SST: 09082-00030
09083-00150

ヘッドランプスイベルコンピュータASSY(AFS　ECU)およびヘッドランプスイベルモータ(RH、LH)のコネクターを切り離す。

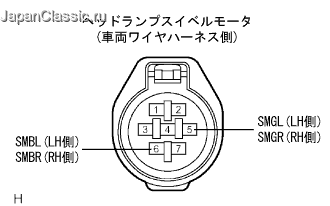

SST(トヨタエレクトリカルテスター)を使用して、車両ワイヤハーネス側コネクターの各端子間を点検する。(端子配列は参照)
測定端子(LH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A22(SMBL)
6(SMBL)
A19(SMGL)
5(SMGL)
測定端子(RH側)
ヘッドランプスイベル
コンピュータASSY
(AFS　ECU)側
端子番号(端子記号)
ヘッドランプスイベルモータ側
端子番号(端子記号)
A21(SMBR)
6(SMBR)
A18(SMGR)
5(SMGR)

基準: 各端子間に導通があり、GNDショートしていないこと

ワイヤハーネスまたはコネクター修理または交換（ヘッドランプスイベルコンピュータASSY(AFS　ECU)-ヘッドランプスイベルモータ間）

ヘッドランプスイベルコンピュータ ASSY点検および交換（AFS　ECU）
