パワーウインドウシステム    運転席のレギュレータスイッチでウインドウ操作ができない

準備品一覧


回路説明


IG　ONのとき、マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)がパワーウインドウレギュレータモータASSY RH(D席)を駆動する。

■ 注 意 ■
  1. パワーウインドウシステムは、大規模ボデー多重通信を使用している。まず始めに“トラブルシューティングの進め方”に従い“通信機能点検”を行い、通信系統に異常のないことを確認してからトラブルシューティングを進める。
  2. パワーウインドウレギュレータモータASSY RH(D席コネクター)またはマルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)コネクター切り離し作業を行った場合には、パワーウインドウシステムの初期化を行う。

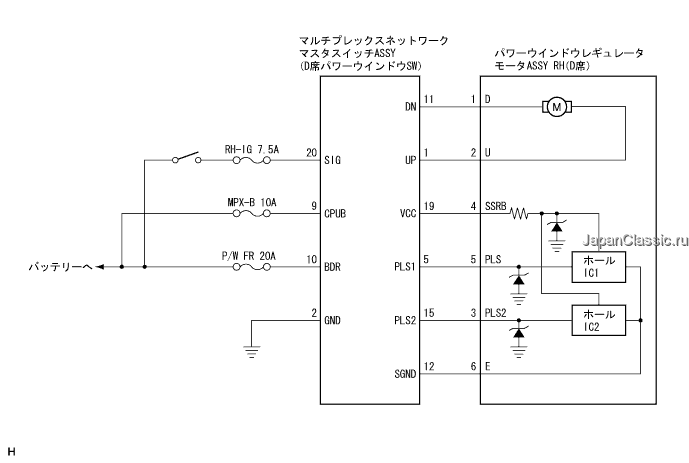

回路図



B103446J02



点検手順

手順1TaSCAN-アクティブテスト実施
SST
09991-70200

  1. アクティブテスト

    1. TaSCANを使用して、マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)のアクティブテストを行う。

      基準


      項目
      		駆動
      パワーウインドウ
      		アップ/ダウン



OK
マルチプレックス ネットワーク マスタ スイッチASSY交換
NG


手順2ワイヤハーネスまたはコネクター点検（入力電源）

□ 参 考 □
点検要領および注意事項は参照。

SST
09082-00030
09083-00150


    E102942J02

  1. 電源電圧点検

    1. マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)のコネクターを切り離す。

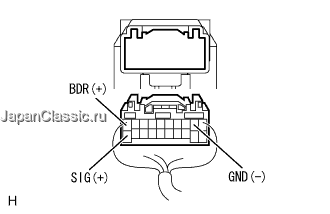

    2. SST(トヨタエレクトリカルテスター)を使用して、マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)車両ワイヤハーネス側コネクター各端子間の電圧を点検する。(端子配列は参照)

      基準値

      端子番号
      		測定条件
      		電圧
      10(BDR)←→2(GND)
      		常時
      		10-14V
      20(SIG)←→2(GND)
      		IG　ON→OFF
      		10-14V→0V



NG
ワイヤハーネスまたはコネクター修理または交換
OK


手順3パワーウインドウ レギュレータ モータASSY RH点検
SST
09082-00030
09083-00300


  1. パワーウインドウレギュレータモータASSY　RH(D席)作動点検

    ■ 注 意 ■
    モータ内部のパルスセンサが破損するため、モータの1および2端子以外に電圧を加えない。



      B063693

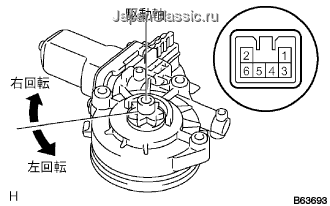

    1. コネクター各端子にバッテリ電圧を加えたとき、モータがスムースに作動することを点検する。

      基準

      測定条件
      		作動方向
      バッテリプラス←→1端子
      バッテリマイナス←→2端子
      		駆動軸に対して右回転
      バッテリプラス←→2端子
      バッテリマイナス←→1端子
      		駆動軸に対して左回転

  1. PTC(パワーウインドウモータ)作動点検

    ■ 注 意 ■
    フロントウインドウレギュレータRH、パワーウインドウレギュレータモータASSY RH(D席)およびドアガラスを車両に組み付けた状態で行う。

    1. SST(トヨタエレクトリカルテスターのDC400Aプローブ)をパワーウインドウレギュレータモータASSY RH(D席)のコネクター２端子のワイヤハーネスにセットする。

      ■ 注 意 ■
      プローブの矢印はパワーウインドウレギュレータモータASSY RH(D席)へ向ける。

    2. パワーウインドウ(D席ドアガラス)を全閉にする。

    3. 全閉約60秒後、再度(初回時)マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)をUP側へ操作し続けたとき、パワーウインドウレギュレータモータASSY RH(D席)の電流が約16-28Aから1A以下に変化するまでの時間を点検する。(遮断点検)

      基準値
      約4-90秒

    4. 点検後約60秒後にマルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)を操作して、ドアガラスが下降することを確認する。(復帰点検)



NG
パワーウインドウ レギュレータ モータASSY RH交換
OK


手順4ワイヤハーネスまたはコネクター点検（マルチプレックスネットワークマスタスイッチASSY-パワーウィンドウレギュレータモータASSY(D席)）

□ 参 考 □
点検要領および注意事項は参照。

SST
09082-00030
09083-00150


    E102966J02

  1. マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)およびパワーウインドウレギュレータモータASSY RH(D席)のコネクターを切り離す。

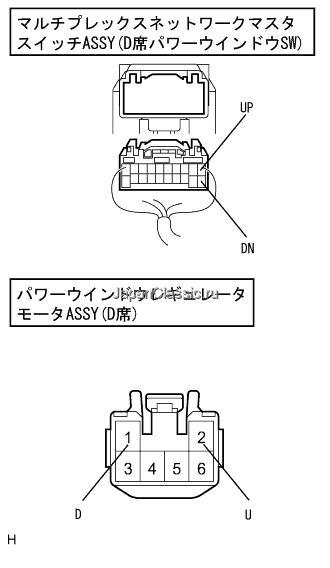

  1. SST(トヨタエレクトリカルテスター)を使用して、マルチプレックスネットワークマスタスイッチASSY(D席パワーウインドウSW)およびパワーウインドウレギュレータモータASSY RH(D席)車両ワイヤハーネス側コネクター各端子間の導通を点検する。(端子配列は参照)

    基準

    端子番号(端子番号)
    スイッチ←→モータ
    		導通
    1(UP)←→2(U)
    		あり
    11(DN)←→1(D)
    		あり



NG
ワイヤハーネスまたはコネクター修理または交換
OK

マルチプレックス ネットワーク マスタ スイッチASSY交換
