バックモニターカメラは，超広角レンズを用いた画像入力部と小型（1/4インチ）カラーCCDカメラからなる画像信号出力部で構成されています。

画像信号出力部は，レンズが捉えた（入力した）画像をCCD（Charge Coupled Device：電荷結合素子）撮像素子を用いて画像を光の強弱により電気信号に変換してバックガイドモニターコンピューターに出力します。

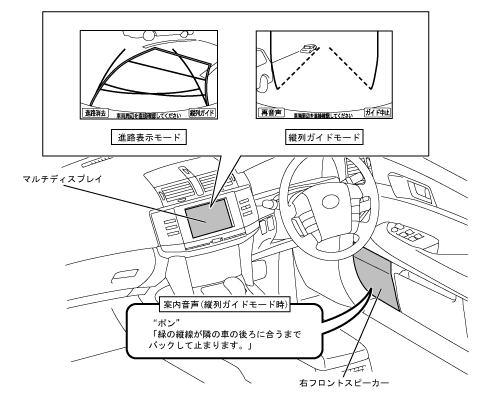

バックモニターカメラの映像画面は，ルームミラーで後方を見た場合と合わせるため，カメラからの出力映像自体を反転させています。したがって，実際に後方を見た場合と画面上の映像は左右反転した状態（車両左側にあるものは画面左側に，車両右側にあるものは画面右側に表示）で映し出されるため注意が必要です。
