ＴＲＣＯＦＦインジケータランプ系統

準備品一覧

点検手順

手順1
ＤＴＣ再確認
  1. ダイアグノーシスコードを消去後、再出力する。（要領は05-586 参照）

    2. Ａ
    正常コード
    Ｂ
    異常コード
      B
      該当ダイアグコードへ
      A
      次の手順へ

手順2
アクティブテスト実施

SST
09991-60101
09991-60300
  1. ＳＳＴを使用して、ＴＲＣ　ＯＦＦインジケータランプのアクティブテストを行う。


    2. 基準
    操作に応じてランプが点灯または消灯する
      OK
      スキツドコントロ-ルコンピユ-タASSY点検および交換
      NG
      次の手順へ

手順3
スキツドコントロ-ルコンピユ-タASSY点検（ＣＳＷ、ＷＴ）

SST
09082-00030
09083-00150
  1. トラクションコントロールスイッチをＯＮ（ＴＲＣ　ＯＦＦ）にする。

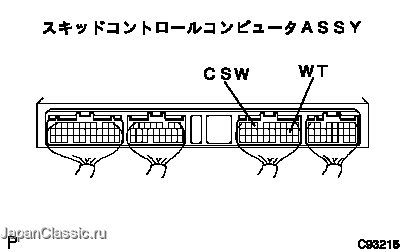

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スキッドコントロールコンピュータＡＳＳＹのＢ７（ＣＳＷ）およびＢ１１（ＷＴ）端子⇔ボデーアースの電圧を点検する。


    3. 基準値
    10−14Ｖ
      NG
      スキツドコントロ-ルコンピユ-タASSY点検および交換
      OK
      次の手順へ

手順4
ワイヤハーネス点検（スキッドコントロールコンピュータＡＳＳＹ−コンビネーションメータＡＳＳＹ）

SST
09082-00030
09083-00150
  1. ＩＧスイッチをＯＦＦにして、スキッドコントロールコンピュータＡＳＳＹおよびコンビネーションメータＡＳＳＹのコネクターを切り離す。

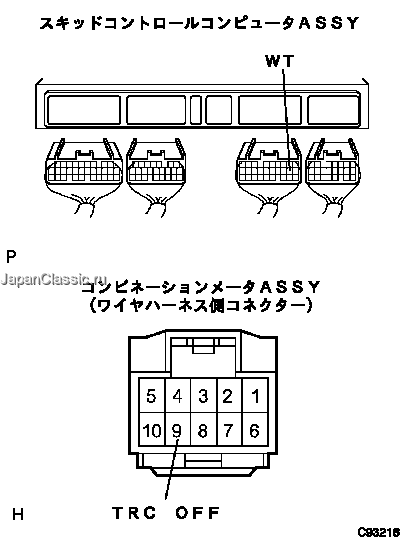

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スキッドコントロールコンピュータＡＳＳＹのＢ１１（ＷＴ）端子⇔コンビネーションメータＡＳＳＹの９（ＴＲＣ　ＯＦＦ）端子間ワイヤハーネスの導通を点検する。


    3. 基準
    導通あり
  3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スキッドコントロールコンピュータＡＳＳＹのＢ１１（ＷＴ）端子がコンビネーションメータＡＳＳＹの９（ＴＲＣ　ＯＦＦ）端子以外の端子と短絡がないことを点検する。

      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      次の手順へ

手順5
トラクシヨンコントロ-ルスイツチ単体点検

SST
09082-00030
09083-00150

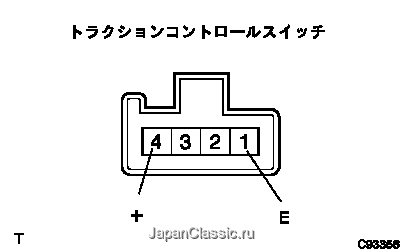

  1. トラクションコントロールスイッチを取りはずす。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スイッチを操作したときの４（＋）⇔１（Ｅ）端子間の導通を点検する。


    3. 基準
    導通あり（スイッチ　ＯＮ）
    導通なし（スイッチ　ＯＦＦ）
      NG
      トラクシヨンコントロ-ルスイツチ交換
      OK
      次の手順へ

手順6
ワイヤハーネス点検（トラクションコントロールスイッチ−スキッドコントロールコンピュータＡＳＳＹ）

SST
09082-00030
09083-00150

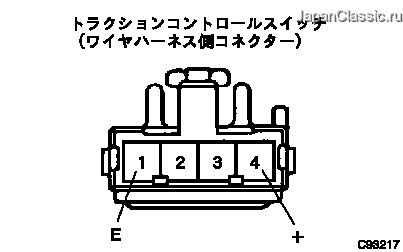

  1. トラクションコントロールスイッチのコネクターを切り離す。

  2. ＩＧスイッチをＯＮにする。

  3. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、トラクションコントロールスイッチのコネクターの４（＋）端子の電圧を点検する。


    4. 基準値
    10−14Ｖ
  4. トラクションコントロールスイッチのワイヤの１（Ｅ）端子とボデーアース間の導通を点検する。


    5. 基準
    導通あり
      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      コンビネーションメータＡＳＳＹ点検
