DTC　P0191/49　燃圧システム異常

準備品一覧

回路説明

（回路説明は05-143 を参照）

ＤＴＣ　Ｎｏ．
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他
トラブルエリア
Ｐ０１９１／４９
1.始動後１０秒以上
2.燃圧システム異常
3.１０秒以上
4.1トリップ
  • フューエルポンプ
  • 燃圧センサ
  • ワイヤハーネスまたはコネクタ（燃圧システム系統）
  • エンジンコントロールコンピユータ
  • フューエルデリバリパイプ

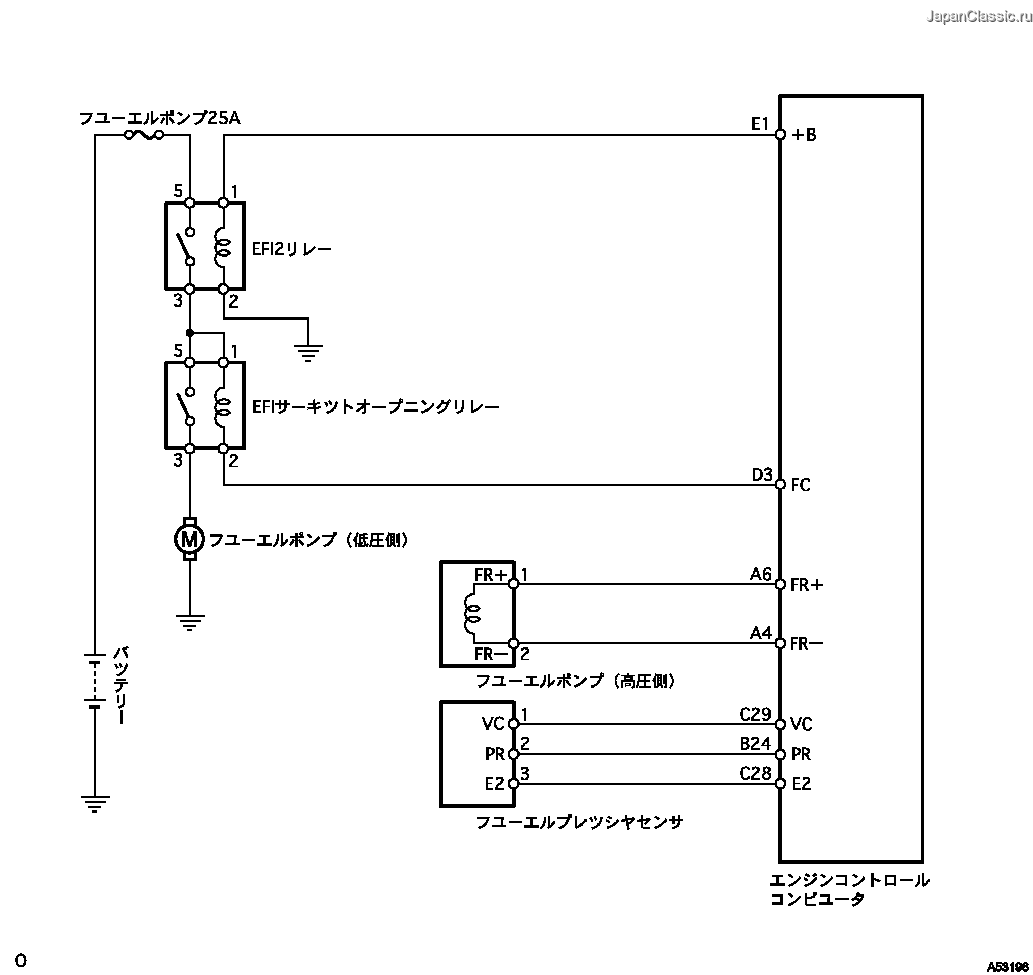

配線図

点検手順

Ｓ２０００を使用してフリーズフレームデータを読み取る。フリーズフレームデータには不具合発生時のエンジン稼動状態の一部を記録してあり、それらの情報がトラブルシュートする際に役立つ。

手順1
燃圧点検（高圧側）（要領は10-10 参照）
      OK
      NG
      次の手順へ

手順2
フューエルポンプ作動点検（低圧側）（要領は11-17 参照）
      OK
      NG
      次の手順へ

手順3
フューエルポンプ電圧点検（低圧側）

SST
09082-00030
09083-00150

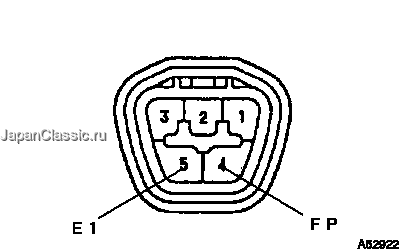

  1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、エンジン稼動およびクランキング中のフユーエルポンプコネクタの４（ＦＰ）−５（Ｅ１）端子間の電圧を点検する。


    2. 基準値
    9−14V
      OK
      NG
      次の手順へ

手順4
ヒューズ点検
  1. ＥＦＩヒューズ２５Ａおよびフューエルポンプヒューズ２５Ａを取りはずし点検する。

      NG
      ヒューズ交換
      OK
      次の手順へ

手順5
ＥＦＩサーキットオープニングリレー点検（要領は10-12 参照）
      NG
      ＥＦＩサーキットオープニングリレー交換
      OK
      次の手順へ

手順6
ＥＦＩＮＯ．２リレー点検（要領は10-12 参照）
      NG
      ＥＦＩＮＯ．２リレー交換
      OK
      次の手順へ

手順7
ワイヤハーネスまたはコネクタ点検（エンジンＥＣＵ−リレーブロック）

SST
09082-00030
09083-00150

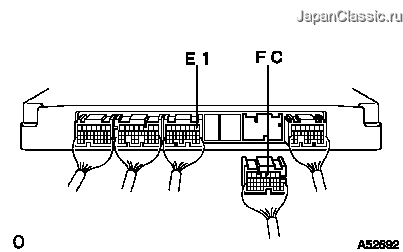

  1. エンジンコントロールコンピユータＤコネクタを切り離す。

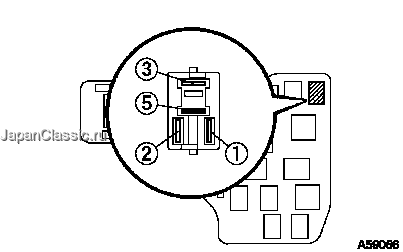

  2. サーキットオープニングリレーを取りはずす。

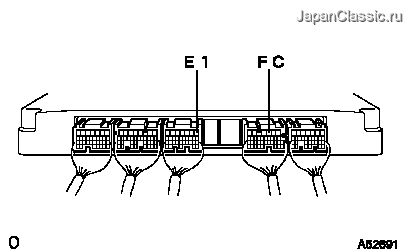

  3. ＳＳＴを使用して、エンジンコントロールコンピユータ側コネクタＤ３（ＦＣ）端子−リレーブロック内サーキットオープニングリレー２端子間の導通を点検する。（端子配列は05-102 参照）


    4. 基準
    導通あり
  4. ＳＳＴを使用して、エンジンコントロールコンピユータ側コネクタＤ３（ＦＣ）端子−Ｃ１（Ｅ１）端子間の短絡を点検する。（端子配列は05-102 参照）


    5. 基準
    導通なし
      NG
      ワイヤハーネスまたはコネクタ修理または交換
      OK
      次の手順へ

手順8
エンジンコントロ-ルコンピユ-タ点検（電圧点検）

SST
09082-00030
09083-00150
  1. イグニツシヨンスイツチをＯＮにする。

  2. エンジンコントロールコンピユータＤ３（ＦＣ）端子−Ｃ１（Ｅ１）端子間の電圧を測定する。（端子配列は05-102 参照）


    3. 基準値
    8ー14V
      NG
      エンジンコントロ-ルコンピユ-タ交換
      OK
      次の手順へ

手順9
フューエルポンプ点検（低圧側）（要領は11-19 参照）
      NG
      フューエルポンプ交換（低圧側）
      OK
      次の手順へ

手順10
燃圧点検（低圧側）（要領は11-17 参照）
      OK
      NG
      次の手順へ

手順11
フユーエルパイプ点検
  1. 燃料タンク⇔高圧フューエルポンプ間のフューエルパイプに漏れがないことを確認する。

      OK
      ジエツトポンプレギユレ-タツキフユ-エルプレツシヤ交換
      NG
      フユーエルパイプ点検および交換

手順12
燃料漏れ点検（高圧側）
  1. 高圧フユーエルポンプ⇔インジエクタ間のフユーエルパイプに漏れを点検する。

      NG
      フユーエル漏れ箇所修理または交換
      OK
      次の手順へ

手順13
フユ-エルプレツシヤセンサ点検（要領は10-12 参照）
      NG
      フユ-エルプレツシヤセンサ交換
      OK
      次の手順へ

手順14
フューエルポンプ点検（高圧側）
  1. サウンドスコープを使用して、クランキング時フューエルポンプの作動音（カチカチ音）がすることを確認する。


    2. 基準
    正常な車両と同等のカチカチ音がしていること。
    音の大きさ、周期等に異常がないこと。
      NG
      フューエルポンプ交換（高圧側）
      OK
      次の手順へ

手順15
ダイアグノーシス再読み取り

SST
09991-60101
09991-60300
  1. Ｓ２０００をＤＬＣ３に接続する。

  2. Ｓ２０００を使用し、ダイアグノーシスコードを消去する。（要領は05-85 参照）

  3. 走行テストを実施する。

  4. Ｓ２０００を使用し、ダイアグノーシスコードを確認する。（要領は05-85 参照）

    1. ＤＴＣ　Ｐ０１９１／４９が再出力されるかを確認する。


      2. 点検結果
      　
      Ａ
      Ｂ
      確認結果
      Ｐ０１９１／４９が再出力される
      Ｐ０１９１／４９は再出力されない
      B
      システム正常
      A
      次の手順へ

手順16
フユ-エルリリ-フバルブASSY交換（要領は11-22参照）
      GO
      次の手順へ

手順17
ダイアグノーシス再読み取り
  1. Ｓ２０００をＤＬＣ３に接続する。


    2. SST
    09991-60101
    09991-60300
  2. Ｓ２０００を使用し、ダイアグノーシスコードを消去する。（要領は05-85 参照）

  3. 走行テストを実施する。

  4. Ｓ２０００を使用し、ダイアグノーシスコードを確認する。（要領は05-85 参照）

    1. ＤＴＣ　Ｐ０１９１／４９が再出力されるかを確認する。


      2. 点検結果
      　
      Ａ
      Ｂ
      確認結果
      Ｐ０１９１／４９が再出力される
      Ｐ０１９１／４９は再出力されない
      B
      システム正常
      A
      エンジンコントロ-ルコンピユ-タ交換
