準備品一覧

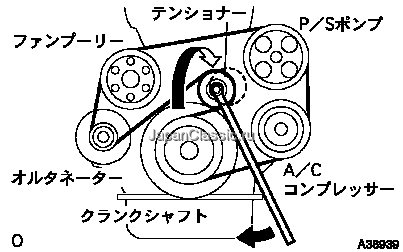

1. テンショナーのプーリセットボルトにＳＳＴをかけ、テンショナープーリを左に移動させて張力をゆるめ、ベルトを取りはずす。

SST

09216-00041




□　参　考　□

ベルト取りはずし後はテンショナーが右方向に最大量移動する。

1. Ｐ／Ｓポンププーリ以外にベルトをかける。

■　注　意　■

テンショナープーリはベルトの背面側をかける。



2. テンショナーのプーリセットボルトにＳＳＴをかけ、テンショナーを左に移動させた状態でＰ／Ｓポンププーリにベルトをかける。

SST

09216-00041




■　注　意　■

各プーリのベルトが正しくセットされていることを確認する。




3. テンショナーのインジケーターマークが図のＡの範囲内にあることを確認する。


4. 基準外（図のＣ範囲）の場合は、Ｖリブドベルトを交換する。
