DTC　P1346/18　ＶＶＴセンサ（レンジ外れ）

回路説明

XX-XXX 参照

ＤＴＣ　ＮＯ．
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他
トラブルエリア
Ｐ１３４６／１８
1.エンジン回転中
2.バルブタイミングずれ（目標のバルブタイミングに制御できない）
3.５秒以上
4.２トリップ
  • メカニカルシステム不具合（タイミングベルト歯飛び、タイミングベルト伸び）
  • エンジンコントロールコンピユータ

配線図

（要領はXX-XXX 参照）

点検手順

Ｓ２０００を用いてフリーズフレームデータを読み取る。フリーズフレームデータには不具合発生時のエンジン稼動状態の一部を記録してあり、それらの情報がトラブルシュートする際に役立つ。

手順1
バルブタイミング点検

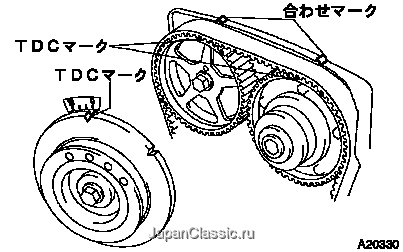

  1. クランクシャフトプーリの切り欠きを０°位置に合わせ、ＮＯ．１シリンダ圧縮上死点に合わせたとき、カムシャフトタイミングプーリとカムシャフトＮＯ．１の合わせマークが合っていることを確認する。

      NG
      バルブタイミング調整
      OK
      エンジンコントロ-ルコンピユ-タ点検および交換
