DTC　P0131/21　Ｏ２センサ系統Ｂ１Ｓ１（電圧低下）

準備品一覧

回路解説

（回路説明はXX-XXX 参照）

ＤＴＣ　Ｎｏ．
ＤＴＣ検出条件
１．診断条件　２．異常状態　３．異常期間　４．その他
トラブルエリア
Ｐ０１３１／２１
1.エンジン暖機後、エンジン回転４０００ｒ／ｍｉｎ未満
2.オキシジエンセンサ出力電圧幅0.35V以上0.7V未満
3.６０秒以上
4.２トリップ
  • オキシジエンセンサ
  • エンジンコントロールコンピユータ

配線図

  1. （配線図はXX-XXX 参照）

点検手順

□　参　考　□
Ｐ０１３１／２１以外が表示された場合は、そちらのトラブルシュートを先に実施する。

手順1
Ｓ２０００データ読み取り

SST
09991-60101
09991-60300
  1. 約９０秒間に４０００ｒ／ｍｉｎで、オキシジエンセンサを暖機する。

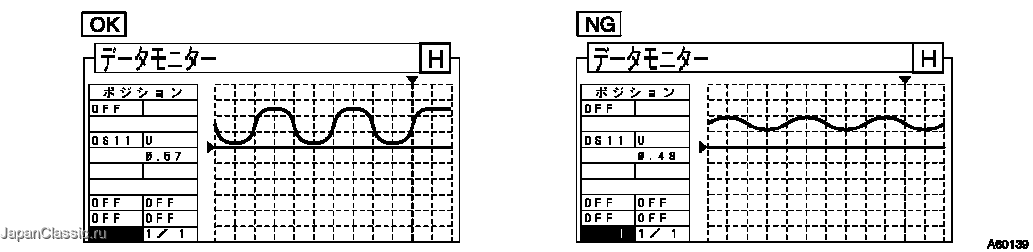

  2. Ｓ２０００を使用して、アイドル回転時のオキシジエンセンサの出力電圧を読み取る。

      NG
      オキシジエンセンサ交換
      OK
      エンジンコントロ-ルコンピユ-タ点検および交換
