DTC　B1141/33　サイドエアバッグセンサＡＳＳＹ　ＬＨ故障

点検手順

SST

09843-18040

09991-60101

09991-60300

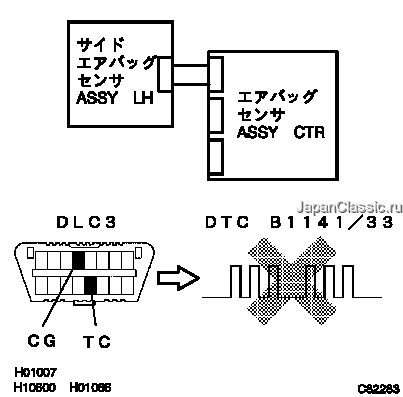

1. バッテリーのマイナスターミナルを接続し、ＩＧスイッチをＯＮにして６０秒間待機する。


2. ＳＳＴを使用してダイアグコードを消去後、再度ダイアグコードを点検する。（要領は05-944 参照）


1. ウォーニングランプによるコード読み取りの場合




基準

ダイアグコード33が出力されないこと

2. Ｓ２０００によるコード読み取りの場合




基準

ダイアグコードB1141が出力されないこと

OK	再現手法を実施（要領は01-20 参照）
NG	次の手順へ

1. ＩＧスイッチをＯＦＦ（ＬＯＣＫ）にする。


2. バッテリーのマイナスターミナルを切り離し、９０秒間待機する。


3. エアバッグセンサＡＳＳＹ　ＣＴＲに接続されているコネクターの接続状態を確認する。




基準

エアバッグセンサＡＳＳＹ　ＣＴＲにコネクターが正しく接続されていること

NG	コネクター再接続
OK	次の手順へ

1. サイドエアバッグセンサＬＨに接続されているコネクターの接続状態を確認する。




基準

サイドエアバッグセンサＡＳＳＹ　ＬＨにコネクターが正しく接続されていること

NG	コネクター再接続
OK	次の手順へ

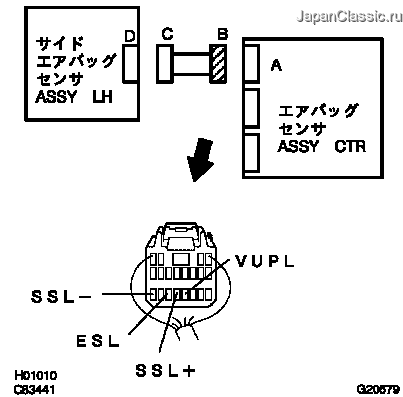

手順4	サイドエアバッグセンサＬＨ回路（断線）点検（エアバッグセンサＡＳＳＹＣＴＲ−サイドエアバッグセンサＡＳＳＹＬＨ間）（点検要領および注意事項は01-29 参照）

SST

09843-18040

09082-00030

09083-00150

1. エアバッグセンサＡＳＳＹ　ＣＴＲおよびサイドエアバッグセンサＡＳＳＹ　ＬＨからコネクターを切り離す。


2. ＳＳＴを使用して、コネクターＣのＶＵＰＬ、ＥＳＬ端子間およびＳＳＬ＋、ＳＳＬ−端子間を短絡する。



■　注　意　■

短絡する際、コネクターの端子にＳＳＴを無理に差し込まない。



3. ＳＳＴ（トヨタエレクトリカルテスター）を使用してコネクターＢのＶＵＰＬ、ＥＳＬ端子およびＳＳＬ＋、ＳＳＬ−端子にテスター棒をあて、コネクターＢ−コネクターＣ間の抵抗値を点検する。




基準値

1Ω以下

NG	フロアワイヤNO.2修理または交換（エアバッグセンサＡＳＳＹ　ＣＴＲ−サイドエアバッグセンサＡＳＳＹ　ＬＨ間）
OK	次の手順へ

手順5	サイドエアバッグセンサＬＨ回路（アース短絡）点検（エアバッグセンサＡＳＳＹＣＴＲ−サイドエアバッグセンサＡＳＳＹＬＨ間）（点検要領および注意事項は01-29 参照）

SST

09082-00030

09083-00150

1. コネクターＣのＶＵＰＬ、ＥＳＬ端子間およびＳＳＬ＋、ＳＳＬ−端子間の短絡を解除する。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用してコネクターＢのＶＵＰＬ、ＳＳＬ＋、ＳＳＬ−端子−ボデーアース間の抵抗値を点検する。




基準値

1MΩ以上

NG	フロアワイヤNO.2修理または交換（エアバッグセンサＡＳＳＹ　ＣＴＲ−サイドエアバッグセンサＡＳＳＹ　ＬＨ間）
OK	次の手順へ

手順6	サイドエアバッグセンサＬＨ回路（ＶＵＰＬ、ＥＳＬおよびＳＳＬ＋、ＳＳＬ−ライン短絡）点検（エアバッグセンサＡＳＳＹ　ＣＴＲ−サイドエアバッグセンサＡＳＳＹ　ＬＨ間）（点検要領および注意事項は01-29 参照）

SST

09082-00030

09083-00150

1. ＳＳＴ（トヨタエレクトリカルテスター）を使用してコネクターＢのＶＵＰＬ、ＥＳＬ端子およびＳＳＬ＋、ＳＳＬ−端子にテスター棒をあて、コネクターＢ−コネクターＣ間の抵抗値を点検する。




基準値

1MΩ以上

NG	フロアワイヤNO.2修理または交換（エアバッグセンサＡＳＳＹ　ＣＴＲ−サイドエアバッグセンサＡＳＳＹ　ＬＨ間）
OK	次の手順へ

手順7	サイドエアバッグセンサＬＨ回路（＋Ｂ短絡）点検（エアバッグセンサＡＳＳＹＣＴＲ−サイドエアバッグセンサＡＳＳＹＬＨ間）（点検要領および注意事項は01-29 参照）

SST

09082-00030

09083-00150

1. バッテリーのマイナスターミナルを接続し、ＩＧスイッチをＯＮにする。


2. ＳＳＴ（トヨタエレクトリカルテスター）を使用してコネクターＢのＶＵＰＬ、ＳＳＬ＋、ＳＳＬ−端子−ボデーアース間の電圧を点検する。




基準値

1V以下

NG	フロアワイヤNO.2修理または交換（エアバッグセンサＡＳＳＹ　ＣＴＲ−サイドエアバッグセンサＡＳＳＹ　ＬＨ間）
OK	次の手順へ

SST

09843-18040

09991-60101

09991-60300

1. ＩＧスイッチをＯＦＦ（ＬＯＣＫ）にする。


2. バッテリーのマイナスターミナルを切り離し、９０秒間待機する。


3. エアバッグセンサＡＳＳＹ　ＣＴＲにコネクターを接続する。


4. サイドエアバッグセンサＡＳＳＹ　ＬＨとＲＨを入れ替え、コネクターを接続して確実に取り付ける。



■　注　意　■

取り付ける際、エアバッグセンサＡＳＳＹ　ＬＨおよびＲＨに衝撃をあたえない。



5. バッテリーのマイナスターミナルを接続し、ＩＧスイッチをＯＮにして６０秒間待機する。


6. ＳＳＴを使用してダイアグコードを消去後、再度ダイアグコードを点検する。（要領は05-944 参照）


1. ウォーニングランプによるコード読み取りの場合




基準

ダイアグコード32が出力されないこと（Ａ）

ダイアグコード33が出力されないこと（Ｂ）

2. Ｓ２０００によるコード読み取りの場合




基準

ダイアグコードB1140が出力されないこと（Ａ）

ダイアグコードB1141が出力されないこと（Ｂ）

NG(A)	サイドエアバツグセンサASSYLH交換
NG(B)	エアバツグセンサASSYCTR交換
OK	再現手法を実施（要領は01-20 参照）
