準備品一覧

1. ボルト２本をはずし、フロアブレースＣＴＲを取りはずす。
2. ボルト３本をはずし、エキゾーストマニホールドからエキゾーストパイプＡＳＳＹを切り離す。
3. エキゾーストパイプＡＳＳＹのブシュおよびパイプリングをはずし、エキゾーストパイプＡＳＳＹおよびガスケットを取りはずす。
4. ボルトをはずし、ヒートインシュレータを取りはずす。（１ＪＺ−ＦＳＥ車）

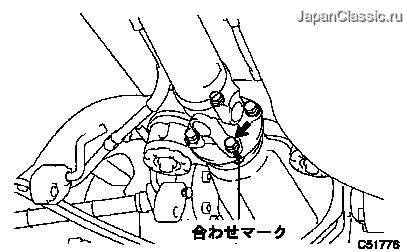

1. プロペラシャフトＡＳＳＹのフランジヨークとディファレンシャルコンパニオンフランジに合わせマークを付ける。
2. ボルト４本、ワッシャおよびナット各４個をはずし、プロペラシャフトＡＳＳＹをディファレンシャルコンパニオンフランジから切り離す。

□　参　考　□

フランジの結合部が固い場合は、ボルトおよびナットを１箇所のみ仮付けし、ブラスバーおよびハンマーを使用して、フランジを均等にたたいて切り離す。



3. センタサポートベアリングの取り付けボルト２本およびワッシャ２個を取りはずす。

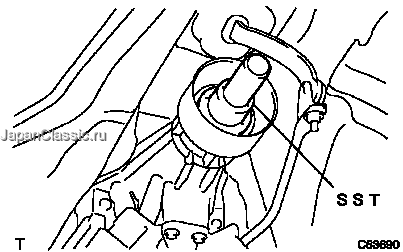

4. エクステンションハウジングからプロペラシャフトＡＳＳＹを取りはずし、エクステンションハウジングにＳＳＴを挿入する。

SST

09325-40010

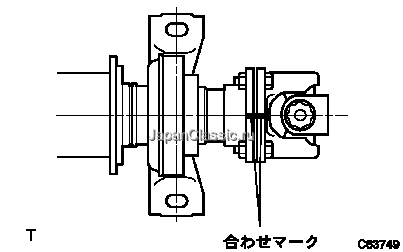

1. フランジに合わせマークを付ける。
2. ボルト４本、ワッシャおよびナット各４個をはずし、プロペラシャフトＡＳＳＹをインタミディエイトシャフトＡＳＳＹから取りはずす。

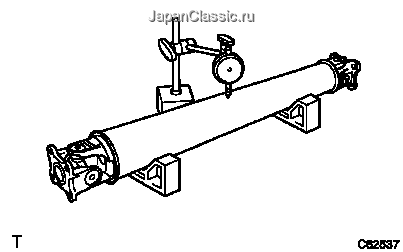

1. ダイヤルゲージおよびＶブロックを使用して、プロペラシャフトＡＳＳＹの振れを測定する。

限度

0.2mm

■　注　意　■

ダイヤルゲージはシャフトの中央部に直角に取り付ける。

1. ダイヤルゲージおよびＶブロックを使用して、インタミディエイトシャフトＡＳＳＹの振れを点検する。

限度

0.2mm

■　注　意　■

ダイヤルゲージはシャフトの中央部に直角に取り付ける。




□　参　考　□

限度値を超えた場合はプロペラウィズセンタベアリングシャフトＡＳＳＹを交換する。

1. スパイダーを回転させ、引っかかりのないことを点検する。
2. 両手で強くスパイダーを軸方向、直角方向にゆすり、ジョイント部にガタのないことを点検する。

□　参　考　□

ガタがある場合はプロペラウィズセンタベアリングシャフトＡＳＳＹを交換する。

1. 中心から外周方向に力を加えながら回転させて、ベアリングのガタおよび引っかかりがないことを点検する。
2. ゴム部に傷、亀裂およびスプリングのはずれがないことを点検する。
3. センタサポートベアリング部のブラケット部に亀裂および変形がないことを点検する。

□　参　考　□

ガタがある場合はプロペラウィズセンタベアリングシャフトＡＳＳＹを交換する。

1. 合わせマークを合わせ、ボルト４本、ワッシャおよびナット各４個で取り付ける。

基準値

T＝73.5N･m｛750kgf･cm｝

1. エクステンションハウジングからＳＳＴを取りはずす。
2. プロペラシャフトＡＳＳＹをエクステンションハウジングに挿入する。
3. ワッシャ２個を介して、ボルト２本でセンタサポートベアリングを仮付けする。


4. プロペラシャフトＡＳＳＹのフランジヨークとディファレンシャルコンパニオンフランジの合わせマークを合わせて、ボルト４本、ワッシャおよびナット各４個で取り付ける。

基準値

T＝73.5N･m｛750kgf･cm｝

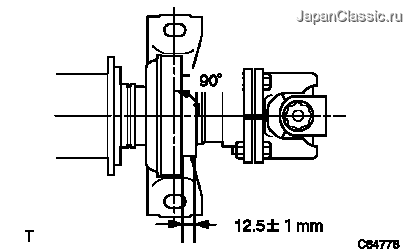

5. 図の寸法が１２．５±１ｍｍになり、かつセンタサポートベアリングブラケット中心線が、インタミディエイトシャフトＡＳＳＹ軸に対し、直角になるようにする。


6. センタサポートベアリングの取り付けボルト２本を本締めする。

基準値

T＝49.1N･m｛500kgf･cm｝

1. 角度測定前には各部を次に示すような要領で落ち着かせる。
1. 手で数回、プロペラシャフトを回転させる。
2. ディファレンシャルにジャッキを当て、上下させる。

■　注　意　■

測定は４柱リストまたはピットなどを使用し、なるべく接地状態に近い状態で行う。

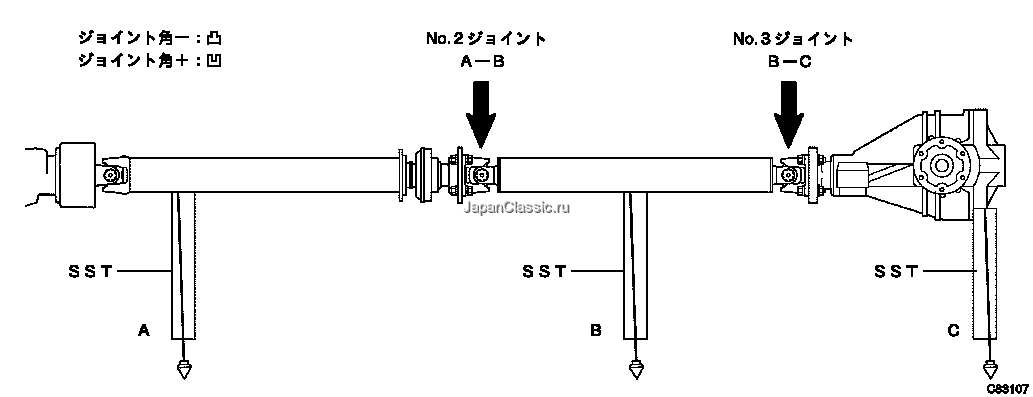

2. ＳＳＴを使用して、インタミディエイトシャフトＡＳＳＹ（Ａ）とプロペラシャフトＡＳＳＹ（Ｂ）の取り付け角度を測定する。

SST

09370-50010




基準値

A−B＝−0°40’±30’

3. ＳＳＴを使用して、プロペラシャフトＡＳＳＹ（Ｂ）とディファレンシャル（Ｃ）の取り付け角度を測定する。

SST

09370-50010




基準値

B−C＝2°00’±30’



4. 基準値外の場合は、センタサポートベアリング部の調整用ワッシャを適切なものに交換する。

■　注　意　■

• 左右の厚さは、同じものを使用する。
• ２枚のワッシャを重ねて使用しない。



□　参　考　□

調整用ワッシャー（駆動方式２ＷＤ）

品番	厚さ［ｍｍ］
９０２０１−１０１０６	２．０
９０２０１−１０００８	４．５
９０２０１−１００３３	６．５
９０２０１−１００１７	９．０
９０２０１−１００３４	１１．０
９０２０１−１００３５	１３．５

調整用ワッシャー（駆動方式４ＷＤ）

品番	厚さ［ｍｍ］
９０２０１−１００８３	６．５
９０２０１−１００８４	９．０
９０２０１−１００８５	１１．０
９０２０１−１００８６	１３．５
９０３８７−１０１４１	１５．０
９０３８７−１０１４２	１７．０
９０３８７−１０１４３	１９．０

1. ボルトで、ヒートインシュレータを車両に取り付ける。（１ＪＺ−ＦＳＥ車）

基準値

T＝5.4N･m｛55kgf･cm｝

2. ブシュおよびパイプリングで、エキゾーストパイプＡＳＳＹを車両に取り付ける。
3. 新品のガスケットを介して、ボルト３本でエキゾーストパイプを取り付ける。

基準値

T＝44.0N･m｛450kgf･cm｝

4. ボルト２本で、フロアブレースＣＴＲを取り付ける。

基準値

T＝7.4N･m｛75kgf･cm｝
