トルクコンバ-タASSY(ヴェロッサ（ＡＴＭ）)　点検

    準備品一覧

  1. トルクコンバ-タASSY点検
    1. トルクコンバータワンウェイクラッチ点検

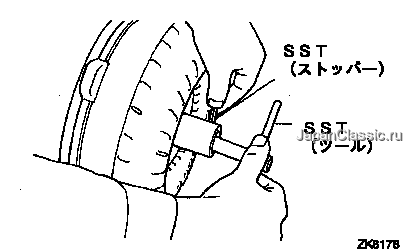

      1. ＳＳＴ（ツール）をステーターシャフトかん合部に挿入する。
        2. SST
        09350-32014(09351-32010)

      2. トルクコンバータのスリーブ部からＳＳＴ（ストッパー）を挿入し、ステータースラストワッシャー切り欠き部にかん合させる。
      3. トルクコンバータを立てて、ＳＳＴ（ツール）を回す。
        4. SST
        09350-32014(09351-32020)

        基準
        右に回したとき軽く回転し、左に回したときロックする。


    2. トルクコンバータＡＳＳＹ良否判断
      1. トルクコンバータの点検結果が基準の内容に当てはまる場合は、トルクコンバータを交換する。
        2. 基準
        ストールテストまたはニュートラル時トルクコンバータ部で金属音がする
        １ウェイクラッチが両方向ともフリーまたはロックしている

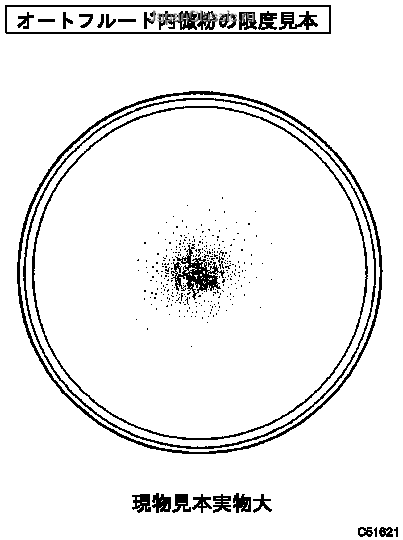

        オートフルード内に微粉が限度見本以上混入している（限度見本参照）

        □　参　考　□
        • オートフルード内微粉の限度見本は、取りはずしたトルクコンバータよりオートフルードを約２５ｍＬ（３５ｍｍフィルムケース１本分）シャーレに抜き取ったものです。
        • オートフルード内微粉の限度見本は、「リビルトＡ／Ｔに同梱の注意書」または１９９８年１月発行の「Ａ／Ｔリビルト品取扱マニュアル（品番６３２６４）」を参照。


    3. トルクコンバータ内オートフルード交換
      1. オートフルードが異臭変色しているときは、トルクコンバータ内のオートフルードをよく撹拌し、取り付け面を上にしてオートフルードを抜き取る。
    4. オイルクーラおよびオイルパイプラインの清掃点検
      1. トルクコンバータ点検、オートフルード交換を行った場合、オイルクーラー、パイプラインを清掃する。
        2. □　参　考　□

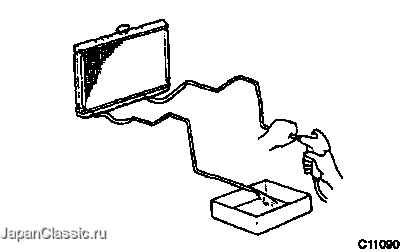

        • インレットホースより１９６ｋＰａ｛２ｋｇｆ／ｃｍ２｝の圧縮エアを吹き込み清掃する。
        • オートフルード内に多量の微粉などが混入している場合は新しいオートフルードをバケットポンプなどで注入し再度清掃する。

      2. オートフルードが白濁している場合はオイルクーラー（ラジエーター）を点検する。

    5. トルクコンバータ変形防止とオイルポンプギヤ破損防止

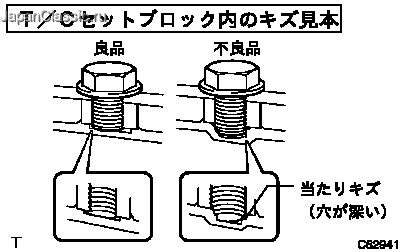

      1. トルクコンバータ取り付けボルト先端とトルクコンバータ取り付け穴の底に干渉痕があるときは、ボルトおよびトルクコンバータを交換する。
      2. 取り付けボルト長さは全て同一のこと（０．５ｍｍ以内）（スプリングワッシャーの欠品がないこと）
