DTC　C1251/51　モーター系異常

準備品一覧

機能説明

ＤＴＣＮｏ．
ＤＴＣ検出状況
不具合箇所
Ｃ１２５１／５１
イニシャルチェック時ポンプモータが正常に回転していない
ブレーキアクチュエータＡＳＳＹ

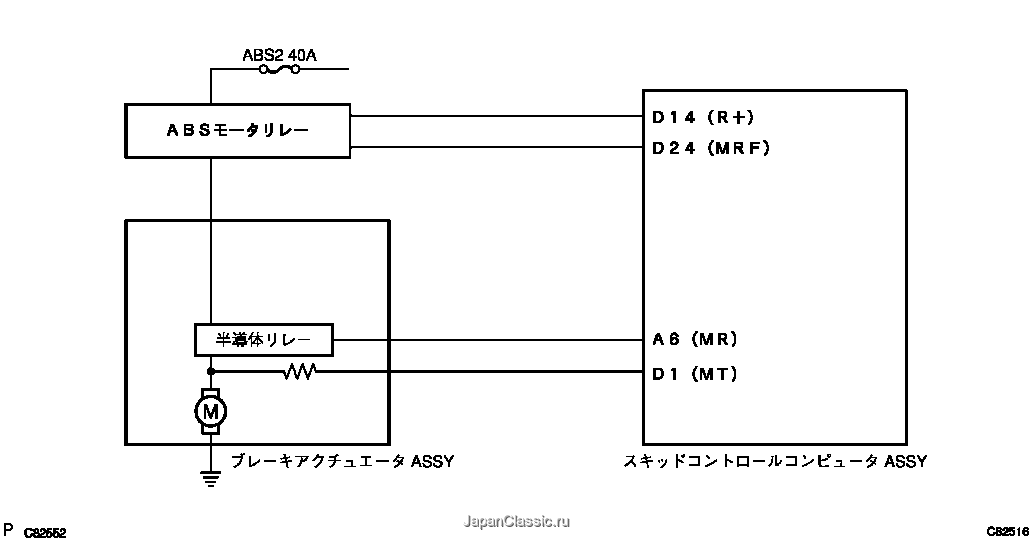

回路図

点検手順

手順1
ＤＴＣ確認
  1. ダイアグノーシスコードを確認する。（要領はXX-XXX 参照）

    2. Ａ
    Ｃ０２７３／１３、Ｃ０２７４／１４が出力されていない
    Ｂ
    Ｃ０２７３／１３、Ｃ０２７４／１４が出力されている
      B
      該当ダイアグコードへ
      A
      次の手順へ

手順2
アクティブテスト

SST
09991-60101
09991-60300
  1. ＳＳＴ（Ｓ２０００）を使用して、画面に従い、ＡＢＳモータが正常に作動する（モータ作動音がする）ことを確認する。


    2. 基準
    ＡＢＳモータが作動する（モータ作動音がする）
      OK
      異常なし
      NG
      次の手順へ

手順3
ワイヤハーネス点検（ブレーキアクチュエータＡＳＳＹ−ボデーアース）

SST
09082-00030
09083-00150
  1. アクチュエータＡＳＳＹからコネクターを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ブレーキアクチュエータＡＳＳＹの２（ＧＮＤ）端子⇔ボデーアース間の導通を点検する。


    3. 基準
    導通あり
      NG
      ワイヤハーネスおよびコネクター修理または交換
      OK
      次の手順へ

手順4
ワイヤハーネス点検（ブレーキアクチュエータＡＳＳＹ−スキッドコントロールコンピュータＡＳＳＹ）

SST
09082-00030
09083-00150
  1. スキッドコントロールコンピュータＡＳＳＹのコネクターを切り離す。

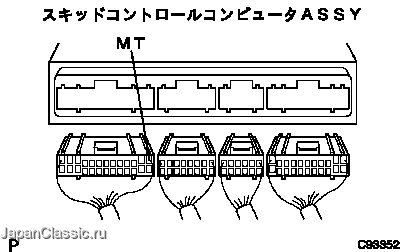

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スキッドコントロールコンピュータＡＳＳＹのＤ１（ＭＴ）端子⇔ボデーアース間の導通を点検する。


    3. 基準
    導通あり
      NG
      ワイヤハーネス修理または交換
      OK
      ブレ-キアクチユエ-タASSY交換
