DTC　C1249/49　ストップスイッチ断線検出

準備品一覧

機能説明

スキッドコントロールコンピュータにストップランプスイッチの信号を送りブレーキ操作の状態を表す。

ＤＴＣＮｏ．
ＤＴＣ検出状況
不具合箇所
Ｃ１２４９／４９
1.ＩＧ端子電圧が１０−１４Ｖでストップランプスイッチ回路の断線が０．３秒以上継続
2.踏力スイッチＯＦＦ、マスタ圧力２ＭＰａ以上、車速から演算した減速度０．２Ｇのとき、ストップランプスイッチＡＳＳＹ　ＯＦＦの状態が２秒以上継続
  • ストップランプスイッチＡＳＳＹ
  • ストップランプ系統

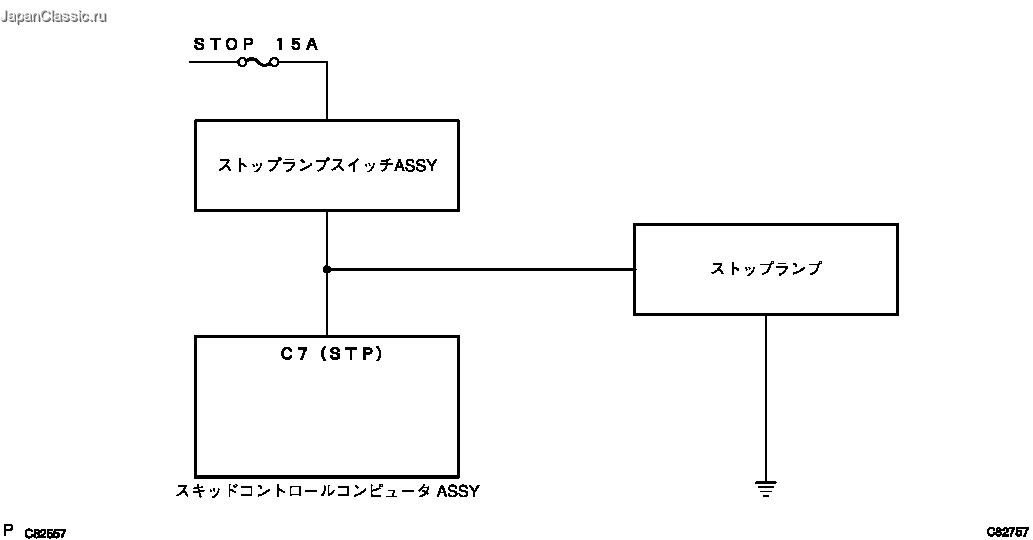

回路図

点検手順

手順1
ヒューズ点検（ＳＴＯＰ　１５Ａ）
  1. ヒューズ（ＳＴＯＰ　１５Ａ）が正常か点検する。

      NG
      ヒューズ交換
      OK
      次の手順へ

手順2
ストツプランプスイツチASSY単体点検

SST
09082-00030
09083-00150
  1. ストップランプスイッチＡＳＳＹ導通点検（２端子タイプ）

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ストップランプスイッチのシャフトを押し込んだ時のコネクターの端子間を点検する。


      2. 基準
      シャフト押し込み時　　導通あり
      シャフト開放時　　導通なし

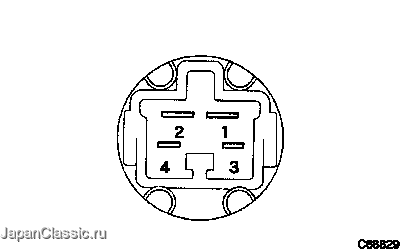

  2. ストップランプスイッチＡＳＳＹ導通点検（４端子タイプ）

    1. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ストップランプスイッチのシャフトを押し込んだ時のコネクターの各端子間を点検する。


      2. 基準
      点検端子
      シャフト解放時
      シャフト押し込み時
      1⇔2
      導通なし
      導通あり
      3⇔4
      導通あり
      導通なし
      NG
      ストツプランプスイツチASSY交換
      OK
      次の手順へ

手順3
ワイヤハーネス点検（スキッドコントロールコンピュタＡＳＳＹ−ストップランプスイッチＡＳＳＹ）

SST
09082-00030
09083-00150
  1. ＩＧスイッチをＯＦＦにして、スキッドコントロールコンピュータＡＳＳＹおよびストップランプスイッチＡＳＳＹのコネクターを切り離す。

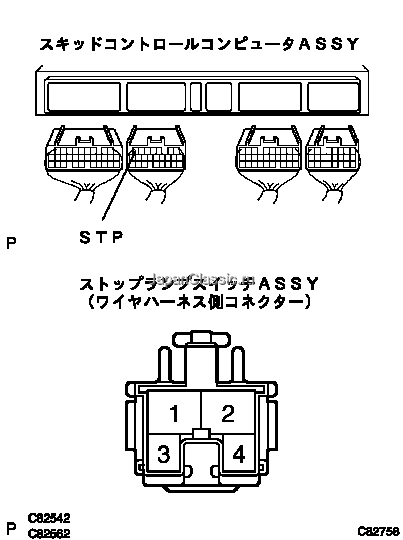

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、スキッドコントロールコンピュータＡＳＳＹのＣ７（ＳＴＰ）端子⇔ストップランプスイッチＡＳＳＹの２端子間ワイヤハーネスの導通およびボデーアースとの絶縁を点検する。


    3. 基準
    端子間････････････････導通あり
    端子⇔ボデーアース間･･･導通なし
      NG
      ワイヤハーネスおよびコネクター修理または交換
      OK
      次の手順へ

手順4
ストップランプ点灯点検
  1. ストップランプが点灯することを確認する。

      NG
      ライティングシステムへ
      OK
      スキツドコントロ-ルコンピユ-タASSY点検および交換
