DTC　P1765/46　係合圧制御リニアＳＯＬ系統

準備品一覧

機能説明

エンジンコントロールコンピュータからの信号により、ソレノイドＳＬＮをＯＮ、ＯＦＦ（デューティー比を変化させる）させ、アキュームレータのかかる油圧をコントロールし、変速時のショックを軽減する。

ＤＴＣ　Ｎｏ
1.診断条件
2.異常状態
3.異常期間
点検部位
Ｐ１７６５／４６
1.エンジン回転中
2.係合圧制御リニアソレノイド回路の短絡または断線
3.１秒以上連続
  • ワイヤハーネスおよびコネクター（ソレノイドＳＬＮ信号系統）
  • シフトコントロールソレノイド（ＳＬＮ）
  • エンジンコントロールコンピュータ

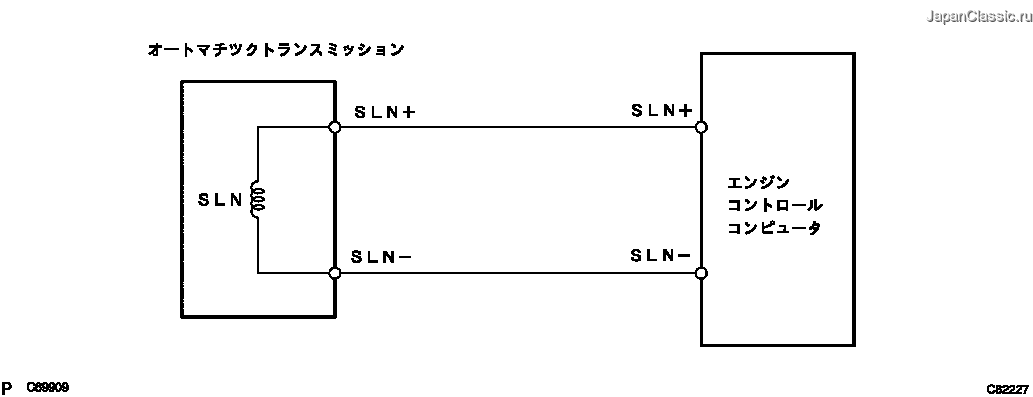

回路図

点検手順

手順1
Ｓ２０００−アクティブテスト実施（係合圧制御ＳＯＬ）

SST
09991-60101
09991-60300
  1. ＳＳＴを使用して、画面表示に従って操作を行い、「アクティブテスト」画面を表示させアクティブテストを行う。

    2. ［システム選択画面：ＴＣＣＳ→アクティブテスト］

    項目名
    テスト内容
    制約事項
    係合圧制御ＳＯＬ（ＳＬＮ）
    • 係合圧制御ソレノイドバルブのＯＮ→ＯＦＦが可能
    • ＯＮ→デューティー比１００％
    • ＯＦＦ→デューティー比０％
    スロットル開度全閉（アイドル時）かつ車速０ｋｍ／ｈにて可能
      OK
      エンジンコントロ-ルコンピユ-タ点検および交換
      NG
      次の手順へ

手順2
トランスミツシヨンワイヤ単体点検（ＳＬＮ）

SST
09082-00030
09083-00150

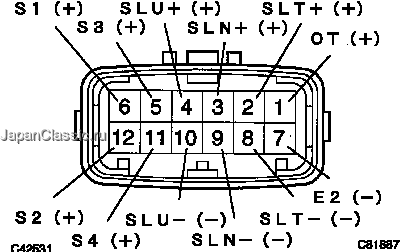

  1. トランスミツシヨンワイヤのコネクターを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、端子間の抵抗を点検する。


    3. 基準値
    端子番号（端子名）
    抵抗値［Ω］
    3（SLN＋）⇔9（SLN−）
    5.0−5.6（20°C）
      NG
      OK
      次の手順へ

手順3
ワイヤハーネスおよびコネクター点検（トランスミツシヨンワイヤ−エンジンコントロールコンピユータ）（点検要領および注意事項はXX-XXX 参照）

SST
09082-00030
09083-00150

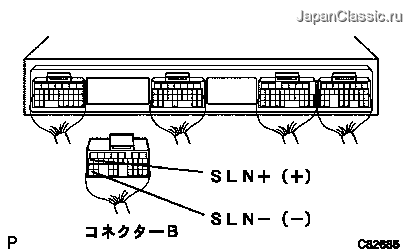

  1. トランスミッションワイヤのコネクターを取り付け、エンジンコントロールコンピュータからコネクターＢを切り離す。

  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、ワイヤハーネス側から端子間の抵抗を点検する。（端子配列はXX-XXX 参照）


    3. 基準値
    端子番号（端子名）
    抵抗値［Ω］
    B19（SLN＋）⇔B27（SLN−）
    5.0−5.6（20°C）
    ■　注　意　■
    端子を変形させない。

      NG
      ワイヤハーネスおよびコネクター修理または交換
      OK
      エンジンコントロ-ルコンピユ-タ点検および交換

手順4
シフトコントロ-ルソレノイド単体点検（ＳＬＮ）

SST
09082-00030
09083-00150

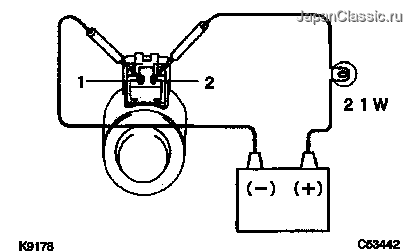

  1. ２端子に１２Ｖ−２１Ｗのバルブを介してバッテリープラスを接続し、１端子にバッテリーマイナスを接続したとき、ソレノイド内のバルブが作動することを点検する。


    2. 基準
    作動する
  2. ＳＳＴ（トヨタエレクトリカルテスター）を使用して、１⇔２端子間の抵抗を点検する。


    3. 基準値
    5.0−5.6Ω（20°C）
      NG
      シフトコントロ-ルソレノイド交換
      OK
      トランスミツシヨンワイヤ修理または交換
