準備品一覧

1. バッテリーマイナスターミナルを切り離す。

■　注　意　■

シートＡＳＳＹ取りはずしはＩＧ−ＯＦＦにし、バッテリーマイナスターミナルをはずした後、９０秒経過してから作業を始める。

1. ボルト４本をはずす。
2. コネクタを切り離し、フロントシートＡＳＳＹＲＨを取りはずす。

1. スクリュー６本をはずす。
2. ツメのかん合をはずし、フロントシートクッションシールドＲＨを取りはずす。

1. スクリュー２本をはずし、フロントシートクッションシールドＩＮＮ　Ｎｏ．１ＲＨを取りはずす。

1. 各クランプとコネクタを切り離す。

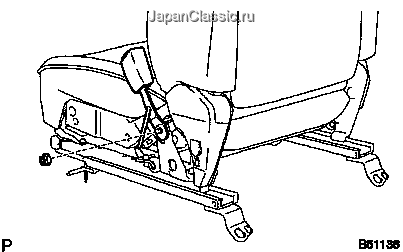

2. ナットをはずし、フロントシートインナベルトＡＳＳＹＲＨを取りはずす。

1. スクリュー３本をはずす。
2. ツメのかん合をはずし、フロントシートクッションシールドＩＮＮＲＨを取りはずす。

1. サイドエアバッグのワイヤハーネスのクランプを切り離す（サイドエアバッグ装着車）。
2. ボルト４本をはずし、フロントシートクッションＡＳＳＹＲＨを取りはずす。

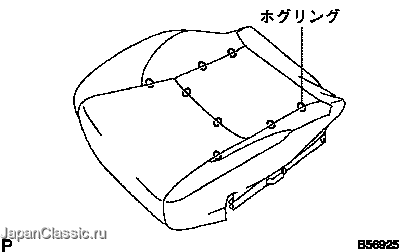

1. ホグリングをはずし、フロントシートクッションカバーＲＨを取りはずす。

1. セパレートタイプフロントシートクッションフレームから、セパレートタイプフロントシートクッションパッドを取りはずす。

1. スクリュー２本をはずす。
2. フロントシートバツクボードＲＨを下方へ引いてツメのかん合をはずし、取りはずす。

1. シートバック下部のホグリングをはずす。
2. ボルト４本をはずす。
3. スクリュー２本をはずし、リクライニングアジャスタインサイドカバーＲＨをはずす。
4. インサイドカバーからサイドエアバッグのワイヤハーネスのかん合をはずす。（サイドエアバック装着車）
5. フロントシートバックＡＳＳＹＲＨを取りはずす。

1. 上部およびサイド部のホグリングをはずす。
2. ボルト２本をはずし、シートバックカバーブラケットを取りはずす。（サイドエアバック装着車）


3. ホグリングをはずし、ヘッドレストサポート２個、セパレートタイプフロントシートバックスプリングおよびセパレートタイプフロントシートバックカバーＲＨを取りはずす。

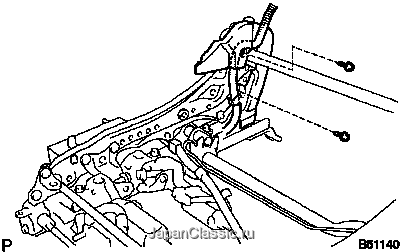

1. スクリュー２本をはずし、リクライニングアジャスタインサイドカバーＲＨを取りはずす。

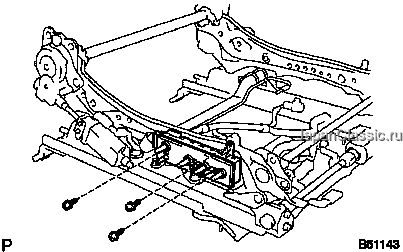

1. スクリュー３本をはずし、フロントパワーシートスイッチＲＨを取りはずす。

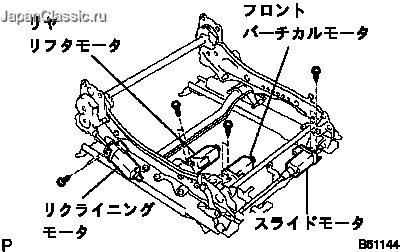

1. 各スクリューをはずし、スライドモータ、リクライニングモータ、フロントバーチカルモータ（運転席のみ）、リヤリフタモータ（運転席のみ）を取りはずす。

1. ホグリングプライヤーを使用して、ホグリングを付ける。

■　注　意　■

• サイドエアバッグが展開した場合、シートバックカバー、シートバックパッドおよびシートバックフレームを一体で交換する。（サイドエアバッグ装着車）
• シートクッションカバーを汚したり傷つけない。
• シワが発生しないようにホグリングを取り付ける。



2. ボルト２本で、シートバックカバーブラケットを取り付ける。（サイドエアバック装着車）

基準値

T＝4.7N･m｛48kgf･cm｝

1. ボルト４本でフロントシートバックＡＳＳＹを取り付ける。

基準値

T＝43N･m｛440kgf･cm｝

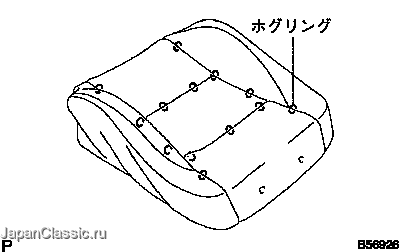

1. ホグリングプライヤーを使用して、ホグリングでセパレートタイプセシートクッションカバーＲＨを取り付ける。

■　注　意　■

• シートクッションカバーを汚したり傷つけない。
• シワが発生しないようにホグリングを取り付ける。

1. サイドエアバッグのワイヤハーネスのクランプをシートクッションフレームに取り付ける。（サイドエアバック装着車）
2. サイドエアバッグのコネクターのクランプをアジャスターに付ける。サイドエアバック装着車）

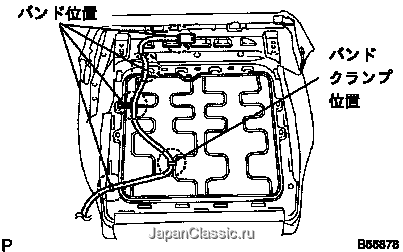

3. シートクッションフレームの図の位置にバンドクランプでワイヤハーネスを付ける。
4. ボルト４本でフロントシートクッションＡＳＳＹ　ＲＨを取り付ける。

基準値

T＝21N･m｛210kgf･cm｝

1. ナットとフロントシートインナベルトＡＳＳＹＲＨを取り付ける。

基準値

T＝42N･m｛440kgf･cm｝

2. ハーネスクランプを付ける。

1. フロントシートＡＳＳＹＲＨを車両にセットする。
2. 各コネクターを接続する。
3. ボルト４本でフロントシートＡＳＳＹＲＨを仮付けする。
4. 後側のインナ側→アウタ側→前側のインナ側→アウタ側の順で本締めする。

基準値

T＝36.8N･m｛375kgf･cm｝

5. シートトラックカバーを取り付ける。
6. バッテリーマイナスターミナルを取り付ける。
