フロントシートベルト(ヴェロッサ)　廃却

    準備品一覧

  1. フロントシ-トアウタベルトASSYRH廃却(廃却車上)
    1. ＳＲＳエアバッグシステム・注意事項　取り扱い・作業上の注意（要領は60-1 参照）
    2. ＳＲＳエアバッグシステム・注意事項　電源切り離し（要領は60-1 参照）
    3. フロントドアスカッフプレートＲＨ取りはずし（要領は76-12 参照）
    4. リヤドアスカッフプレートＲＨ取りはずし（要領は76-12 参照）
    5. フロントドアオープニングトリムウエザストリップＲＨ取りはずし
    6. リヤドアオープニングトリムウエザストリップＲＨ取りはずし
    7. センタピラーガーニッシュＬＷＲ　ＲＨ取りはずし（要領は76-12 参照）
    8. プリテンショナー作動

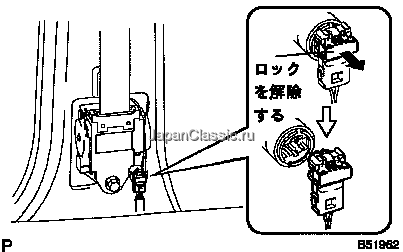

      1. 薄刃マイナスドライバーを使用して、コネクター（プリテンショナー用）のロッキングボタンを手前に引き出しロックを解除する。
      2. コネクター（プリテンショナー用）を切り離す。
        3. ■　警　告　■
        • アウタベルト取り付け部にガタがないことを点検する。
        • ベルトにたるみがないことを点検する。

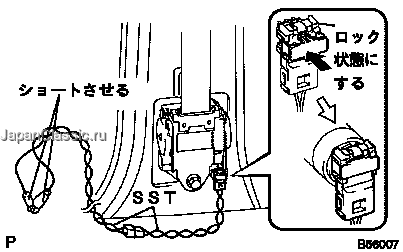

      3. ＳＳＴのワニ口と端子をショートさせる。
        4. SST
        09082-00711
        09082-00770


      4. ＳＳＴをプリテンショナーに接続する。
        5. ■　警　告　■
        このとき全ドアおよびウインドゥは閉じる。

        □　参　考　□
        ＳＳＴをプリテンショナーに接続する際、コネクター（プリテンショナー用）のロッキングボタンはロック状態にして接続する。

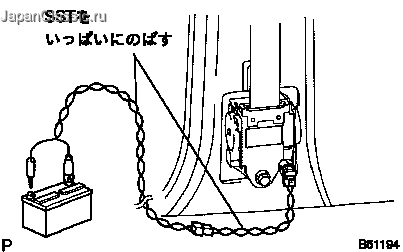

      5. ＳＳＴを車両からいっぱいに伸ばし、車両から５ｍ以上離してバッテリを置く。

      6. 車室内および周囲の安全を確認し、ＳＳＴのワニ口をバッテリのマイナスに接続する。
      7. ＳＳＴの端子をバッテリのプラスに接続し、プリテンショナーを作動する。
        8. ■　警　告　■
        • 作動前に必ず車室内および周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で作業場所周囲の人に注意を促す。

  2. フロントシ-トアウタベルトASSYRH廃却(廃却単体)
    1. ＳＲＳエアバッグシステム・注意事項　取り扱い・作業上の注意（要領は60-1 参照）
    2. ＳＲＳエアバッグシステム・注意事項　電源切り離し（要領は60-1 参照）
    3. フロントドアスカッフプレートＲＨ取りはずし（要領は76-12 参照）
    4. リヤドアスカッフプレートＲＨ取りはずし（要領は76-12 参照）
    5. フロントドアオープニングトリムウエザストリップＲＨ取りはずし
    6. リヤドアオープニングトリムウエザストリップＲＨ取りはずし
    7. センタピラーガーニッシュＬＷＲ　ＲＨ取りはずし（要領は76-12 参照）
    8. センタピラーガーニッシュＵＰＲ　ＲＨ取りはずし（要領は76-12 参照）
    9. フロントシートアウタベルトＡＳＳＹ　ＲＨ取りはずし（要領は61-3 参照）
    10. プリテンショナー作動廃却方法

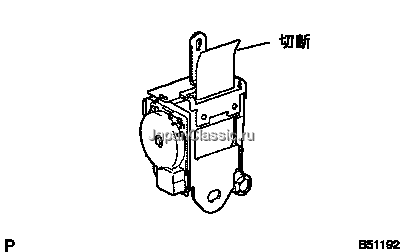

      1. 図の位置で、シートベルトを切断する。

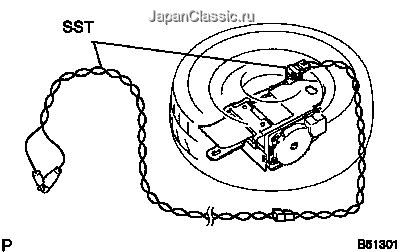

      2. ＳＳＴのワニ口と端子をショートさせる。
        3. SST
        09082-00711
        09082-00770

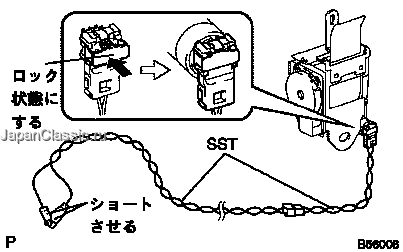

      3. ＳＳＴをプリテンショナーに接続する。
        4. □　参　考　□
        ＳＳＴプリテンショナーに接続する際、コネクター（プリテンショナー用）のロッキングボタンはロック状態にして接続する。

      4. コネクター（プリテンショナー用）側を上にして地面に置き、ディスクホイール付きタイヤ１本（タイヤ幅１８５ｍｍ）程度をかぶせる。

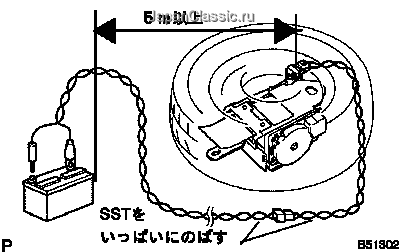

      5. ＳＳＴをプリテンショナーからいっぱいに伸ばし、５ｍ以上離してバッテリを置く。
        6. ■　警　告　■
        • 作業は屋外の安全を確保できる平坦な場所で行い、住宅地などでは、なるべく作動はさける。
        • 作動音がかなり大きいため、事前に周囲の人に作動することを周知徹底する。

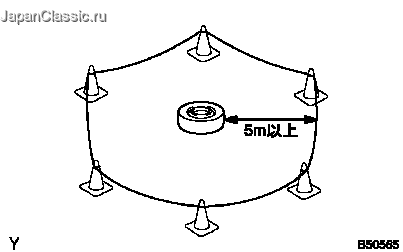

      6. タイヤ外側から半径５ｍ以上の位置にパイロンなどで人が立ち入らないように囲む。

      7. 周囲の安全を確認し、ＳＳＴのワニ口をバッテリのマイナスに接続する。
      8. ＳＳＴの端子をバッテリのプラスに接続し、プリテンショナーを作動する。
        9. ■　警　告　■
        • 作動前に必ず車室内および周囲に人がいないことを確認する。
        • 作動前に必ず大きな声で作業場所周囲の人に注意を促す。

    11. プリテンショナー廃却要領

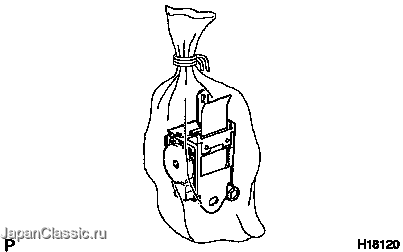

      1. 作動したプリテンショナーは、丈夫で透明なビニール袋に入れ密封し破棄する。
        2. ■　警　告　■
        • 作動したプリテンショナーは部位によっては温度が数百°C以上になっているため作動後３０分以上放置しておく。
        • 作動したプリテンショナーに水などをかけない。
        • 作動したプリテンショナーの取り扱いは、防塵用保護めがねおよび手袋を着用する。
        • 作業終了時には、必ず手を水洗いする。
        • 絶対に未作動の状態でプリテンショナーを廃棄しない。
