ヘッドランプＡＳＳＹ ＬＨ(ヴェロッサ)　調整

    準備品一覧

  1. ヘッドランプ光軸調整用紙作成（ロービーム）
    1. 厚手の白紙を用意する。

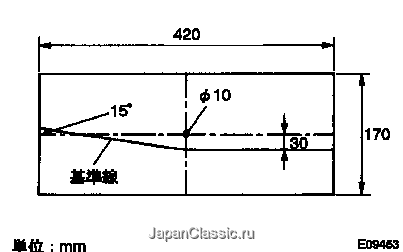

    2. 図の調整用スクリーンを作成する。

  2. ヘッドランプ光軸調整前作業（ロービーム）
    1. タイヤ空気圧を正規に調整する。（要領は28-1 参照）
    2. 運転席に１名乗車する。
    3. エンジンを始動し、バッテリーを充電状態にする。

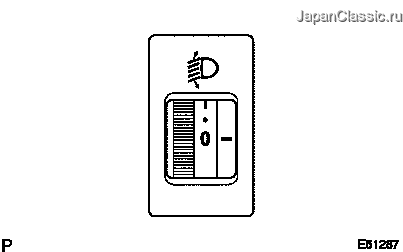

    4. レベリングスイッチのダイヤルを０にする。

  3. ヘッドランプ光軸調整（ロービーム）
    1. テスターとヘッドランプレンズの距離を３ｍにする。
    2. 車両にテスターを正対させる。
    3. ヘッドランプテスターをセットする。
      1. ヘッドランプ中心にテスターの集光レンズ中心を合わせる（集光式ヘッドランプテスターの場合）。
      2. テスターの角度調整つまみを上下、左右とも０にする（投影式ヘッドランプテスターの場合）。
      3. ヘッドランプ中心にテスターの投影スクリーンを合わせる（投影式ヘッドランプテスターの場合）。

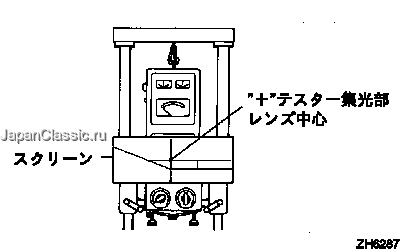

    4. テスターの集光レンズ中心に調整用スクリーンの中心穴を合わせテープなどで貼り付ける。
    5. 他方のランプの光の影響を受けない処置をする。
      6. ■　注　意　■
      光を通さないもので被う場合は３分以内とする。

    6. ヘッドランプをロービームで点灯する。

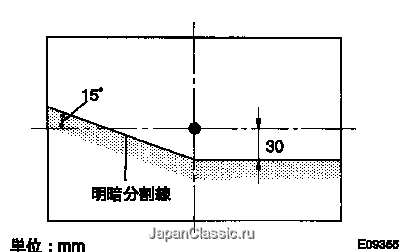

    7. スクリーンに照写されたビームの明暗分割線を基準線の位置に調整する。
      8. □　参　考　□
      中心から右１００ｍｍの位置で約３０ｍｍ。中心から右に離れるに従い、明暗分割線は下がる。



    8. 基準線から大きくはずれる場合は、明暗分割線を基準線の位置に調整し、再度ハイビームの光軸調整の状態に車両とテスターをセットして、ハイビームの光軸が検査基準内にあることを確認する。
      9. 基準
      光軸方向
      光軸ずれ量
      下向きの振れ
      前方10mで取り付け高さの1／5以内
      左方向の振れ
      前方10mで20cm以下
      右方向の振れ
      前方10mで20cm以下（右側の前照灯は10cm以下）

  4. ヘッドランプ光軸調整前作業（ハイビーム）
    1. タイヤ空気圧を正規に調整する。（要領は28-1 参照）
    2. 運転席に１名乗車する。
    3. エンジンを始動し、バッテリーを充電状態にする。
  5. ヘッドランプ光軸調整確認（ハイビーム）
    1. ヒューズ（ＨーＬＰ　ＬＨ　ＬＯまたはＨーＬＰ　ＲＨ　ＬＯ）ヘッドランプライトコントロールコンピュータＡＳＳＹのコネクターを切り離す。

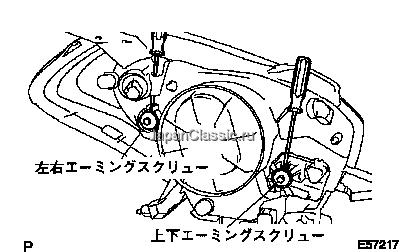

    2. 使用するヘッドランプテスターの取り扱い要領に基づき、ハイビームの光軸を調整する。
      3. ■　注　意　■
      エーミングスクリューは締め込む方向で調整する（緩め方向に調整する場合は、一度緩めてから再度締め込む）。

  6. ヘッドランプ光度点検（ハイビーム）
    1. 光軸調整後ヘッドランプテスターで光度を点検する。
      2. 基準
      12,000カンデラ以上
