準備品一覧

1. オイルポンプリリーフバルブにエンジンオイルを塗布し、取り付け穴に挿入したとき、自重で滑らかに落下することを確認する。

1. ドリブンロータおよびドライブロータにエンジンオイルを塗布し、オイルポンプボデーに組み付け後、滑らかに回転することを確認する。

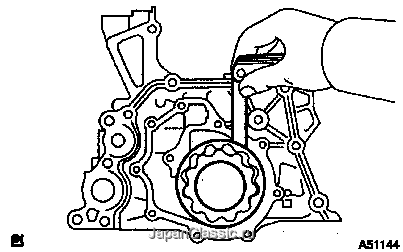

1. シックネスゲージを使用して、ドリブンロータとドライブロータのすき間を測定する。

基準値

0.06−0.18mm

限　度

0.20mm

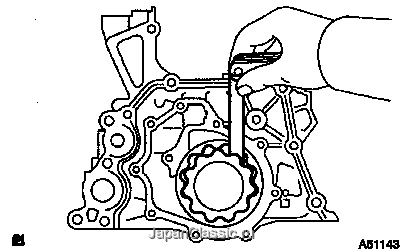

1. シックネスゲージを使用して、ドリブンロータとオイルポンプボデーのすき間を測定する。

基準値

0.25−0.325mm

限　度

0.40mm

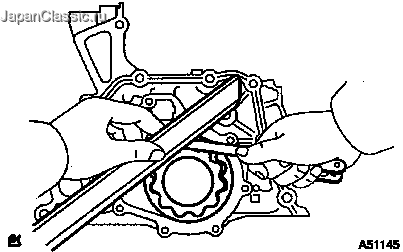

1. 直定規およびシックスネスゲージを使用して、ドリブンロータおよびドライブロータとオイルポンプボデーのすき間を測定する。

基準値

0.03−0.09mm

限　度

0.12mm

1. オイルポンプリリーフバルブにエンジンオイルを塗布し、オイルポンプボデーに組み付ける。
2. オイルポンプリリーフバルブスプリングを組み付ける。

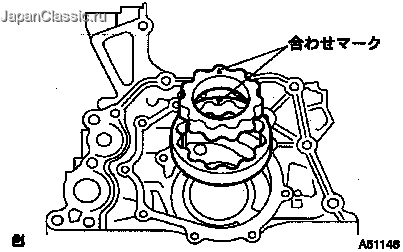

1. ドリブンロータおよびドライブロータにエンジンオイルを塗布し、合わせマークをオイルポンプカバー側に向けて組み付ける。
