スパイラルケ-ブル  取替

準備品一覧

（要領は参照）

（要領は参照）

（要領は参照）

（要領は参照）

SST

09950-50012   (09951-05010, 09952-05010, 09953-05020, 09954-05020)

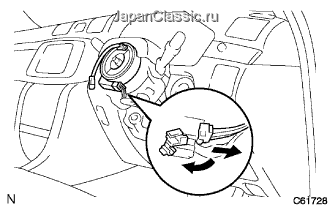

1. ステアリングコラム内カバーＵＰＲを上方に上げ、コネクタ２個を切り離し、スパイラルケーブルを取りはずす。


1. 以下の基準に該当する場合はスパイラルケーブルを新品と交換する。


   基準:

   コネクター部のすり傷、ひび割れ、破損


   スパイラルケーブルのひび割れ、へこみ、欠け


1. 図のようにキャンセルカムの凹に、ケーブルの凸を挿入してコネクタを付け、ケーブルを取り付ける。


   ■ 注 意 ■

   スパイラルケーブルを新品に交換する場合、ハンドルを取り付ける前にロックピンを抜く。

1. イグニッションスイッチがＯＦＦ（ＬＯＣＫ）になっていることを確認する。


2. バッテリのマイナスターミナルがはずしてあることを確認する。


   ■ 注 意 ■

   ターミナルをはずした場合はその後９０秒間作業はしない。

3. フロントタイヤの直進状態を確認する。

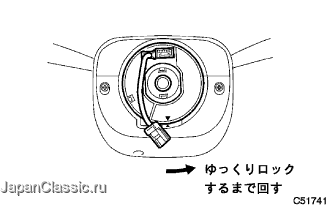

4. スパイラルケーブルを反時計方向にロックするまで回す。


   □ 参 考 □

   スパイラルケーブルは最大約５回転する。

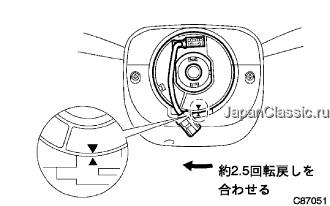

5. スパイラルケーブルをロックした位置から時計方向に２．５回転戻し、図のセンターマークを合わせる。
